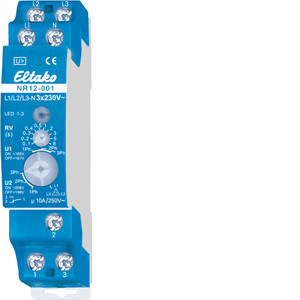

01518897 ELTAKO NR12-001-3x230V Netzüberwachungsrelais
NR12-001-3X230V
4010312202524
22001330
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
für Montage auf Tragschiene DIN-EN 60715 TH35,
zur Überwachung von 230 V AC Spannung gegen den Nulleiter, Rückfallverzögerung einstellbar 0,1 bis 8 Sekunden, Anzugsverzögerung 0,5 s, LED-Anzeige für anliegende Spannung, mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden:
U1: 161V Rückfallspannung und 185V Anzugsspannung
U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100 Teil 718 Netzüberwachungsrelais mit Drehfeldüberwachung. 1 Wechsler potenzialfrei 10A/250V AC. 1 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung; U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
zur Überwachung von 230 V AC Spannung gegen den Nulleiter, Rückfallverzögerung einstellbar 0,1 bis 8 Sekunden, Anzugsverzögerung 0,5 s, LED-Anzeige für anliegende Spannung, mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden:
U1: 161V Rückfallspannung und 185V Anzugsspannung
U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100 Teil 718 Netzüberwachungsrelais mit Drehfeldüberwachung. 1 Wechsler potenzialfrei 10A/250V AC. 1 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung; U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
Merkmale
Breite | 18 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 100 |
Verpackungseinheit | 10 |
Gewicht | 0,06 |
Statistische Warennummer | 85364900 |
Höhe | 58 mm |
Tiefe | 58 mm |
Spannungsmessbereich | 230 V |
Funktion Phasenfolgeüberwachung | ja |
Funktion Phasenausfallerkennung | ja |
Funktion Unterspannungserkennung | ja |
Funktion Überspannungserkennung | ja |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Max. zulässige Rückfallverzögerungszeit | 8 s |
Min. einstellbare Rückfallverzögerungszeit | 0.1 s |
Anzahl der Kontakte als Wechsler | 1 |
Spannungsart der Versorgungsspannung | AC |
Spannungsart der Betriebsspannung | AC |
Bemessungsschaltstrom | 10 A |
Versorgungsspannung bei DC | 230 V |
Betriebsspannung bei AC 50 Hz | 180 - 250 V |
Kurzbeschreibung | Netzüberwachungsrelais mit Drehfeldüberwachung, 1 Wechsler 10A |
