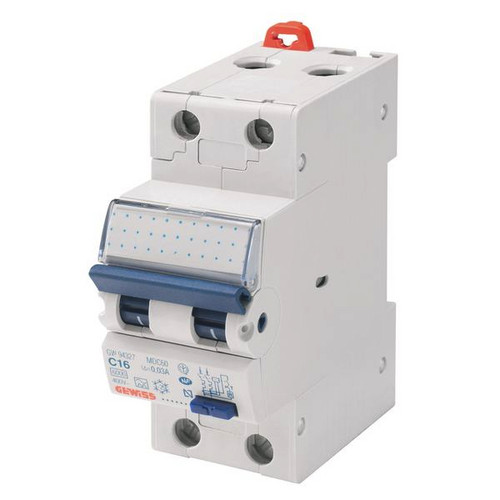

01027849 GEWISS GW95327 MDC100 FI/LS B16/0.03A 2P A 10KA
GW95327
8011564299238
GW95327
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
6 ST | Menge übernehmen |
1.302 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
FI/LS-Schalter netzspannungsunabhaengiger Fehlerstrom-Schutzschalter mit eingebautem Ueberstromschutz (RCBO) nach EN61009-1. Geeignet zum nachtraeglichen Anbau von 2 Zusatzeinrichtungen und / oder Kombinationen mit Modulen zur automatischen Wiedereinschaltung (Restart). Der Schalthebel ist im aus- und eingeschalteten Zustand plombierbar bzw. mit einer Hebelsperre (Zubehoer sep. bestellen) fuer Vorhaengeschloss abschliessbar. Mit integrierter Fehlerstromanzeige und abklappbarem Beschriftungsschild. Anschluss (max): 35qmm mit isoliertem Untersteckschutz. Die Anschlussschrauben koennen mit einer plombierbaren Abdeckung (Zubehoer sep. bestellen) versehen werden.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 6 |
Verpackungseinheit | 1302 |
Gewicht | 0,23 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Einbautiefe | 72 mm |
Bemessungsstrom | 4.56 A |
Bemessungsspannung | 230 V |
Auslösecharakteristik | B |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 2 |
Frequenz | 50/60 Hz |
Polzahl (gesamt) | 2 |
Stoßstromfestigkeit | 0.25 kA |
Bemessungsisolationsspannung Ui | 500 V |
Anzahl der abgesicherten Pole | 2 |
Bemessungsabschaltvermögen nach IEC 60947-2 | 15 kA |
Anschließbarer Leiterquerschnitt eindrähtig | 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 35 mm² |
Umgebungstemperatur während des Betriebs | -25 - 40 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
Abschaltcharakteristik | unverzögert |
Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
Kurzbeschreibung | FI/LS-Schalter (RCBO) B-16/0.03A Typ A 10kA 2P 2TE |
Verlustleistung | 16 W |
Anhänge
Datei
(pdb_REACH_2024_01_19.pdf, 281.8 KB)
