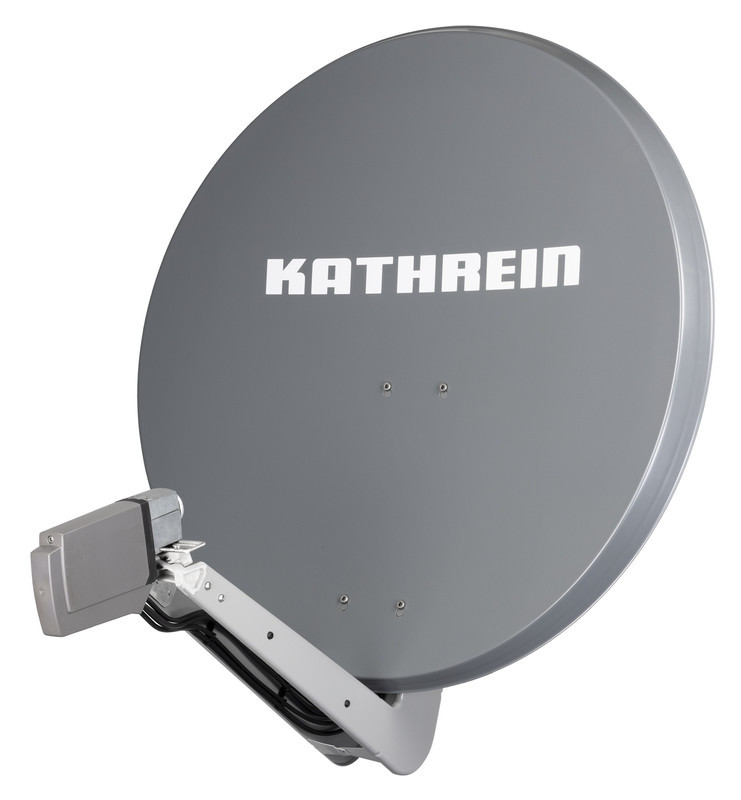

70605136 KATHREIN CAS 90GR graphit Parabolspiegel 90cm
CAS90GR
4021121499708
20010033
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung, Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet, Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet, patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik, alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M10) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss, Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff, Mastbefestigung aus Stahlblech, feuerverzinkt.
Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17, beidseitige Elevationsskala, optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte, TÜV-Bauart-geprüft, wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden.
Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich. Sat-Antenne 90 cm, Graphit, Alu-Refl. pulverbeschichtet, Masthalterung typ. 48-90 mm, Stahl verzinkt und besch., schwenkb. Multifeed-Aufnahme
Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17, beidseitige Elevationsskala, optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte, TÜV-Bauart-geprüft, wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden.
Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich. Sat-Antenne 90 cm, Graphit, Alu-Refl. pulverbeschichtet, Masthalterung typ. 48-90 mm, Stahl verzinkt und besch., schwenkb. Multifeed-Aufnahme
Merkmale
Schutzart (IP) | IP68 |
Verpackungseinheit | 1 |
Gewicht | 13,5 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85291031 |
Farbe | anthrazit |
Bauart | offset |
Durchmesser/Kantenlänge | 90 cm |
Werkstoff Halterung | Stahl |
Werkstoff Spiegel | Aluminium |
Feed-Aufnahme | sonstige |
Mit Masthalterung | ja |
Multifeedtauglich | ja |
Art des Speisesystems/LNB | ohne |
Tragarm komplett vormontiert | ja |
Mit Systemhalterung | ja |
Kurzbeschreibung | Sat-Reflektor 90 cm |
