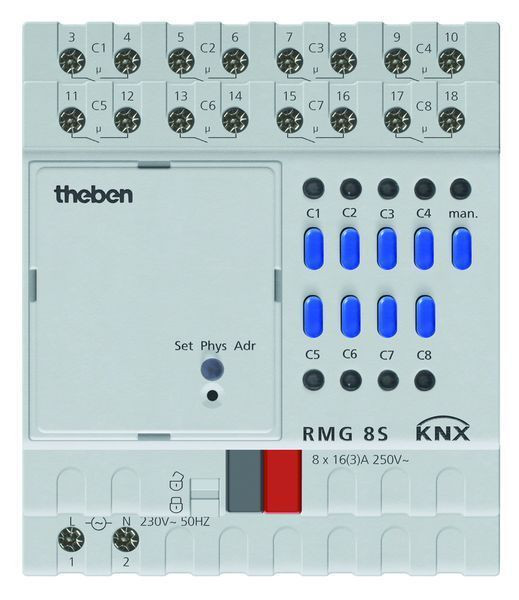

01527354 THEBEN RMG 8 S KNX 8-fach Schaltaktor MIX2
4930220
4003468493069
4930220
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
KNX Schaltaktor 8fach, Grundgerät mit abnehmbaren Busankoppler
Schaltaktor mit Relaisausgängen für 8 Schaltkanäle, erweiterbar mit RME 8 S auf bis zu 24 Kanäle oder mit anderen MIX-Erweiterungsgeräten, 8x16(3)A/250V, Gehäuse 4 TE KNX Schaltaktor mit Relaisausgängen für 8 Schaltkanäle, erweiterbar mit RME 8 S auf bis zu 24 Kanäle oder mit anderen MIX-Erweiterungsgeräten, Reiheneinbaugehäuse Breite 4 TE, Grundgerät und Busankopplung sind mechanisch trennbar und können unabhängig voneinander getauscht werden. LED Schaltzustandsanzeige für jeden Kanal, Handschalter mit Statusanzeige (auch ohne Busspannung), Verknüpfungen, Kontaktart (Öffner/Schließer) und Teilnahme an Zentralbefehlen wie Dauer-Ein, Dauer-Aus, Zentral-Schalten und Szene speichern/abrufen, Schaltfunktionen: Ein/Aus, Impuls, Ein/Aus-Verzögerung, Treppenlicht mit Vorwarnen nach DIN 18015-2, logische Verknüpfungen: Sperren, UND, Freigeben, ODER. Rückmelde-Objekt für jeden Kanal, Zentral-Objekte mit und ohne Priorität, Szenen abrufen und speichern (Objekt), Szenenobjekt für jeden Kanal
Schaltaktor mit Relaisausgängen für 8 Schaltkanäle, erweiterbar mit RME 8 S auf bis zu 24 Kanäle oder mit anderen MIX-Erweiterungsgeräten, 8x16(3)A/250V, Gehäuse 4 TE KNX Schaltaktor mit Relaisausgängen für 8 Schaltkanäle, erweiterbar mit RME 8 S auf bis zu 24 Kanäle oder mit anderen MIX-Erweiterungsgeräten, Reiheneinbaugehäuse Breite 4 TE, Grundgerät und Busankopplung sind mechanisch trennbar und können unabhängig voneinander getauscht werden. LED Schaltzustandsanzeige für jeden Kanal, Handschalter mit Statusanzeige (auch ohne Busspannung), Verknüpfungen, Kontaktart (Öffner/Schließer) und Teilnahme an Zentralbefehlen wie Dauer-Ein, Dauer-Aus, Zentral-Schalten und Szene speichern/abrufen, Schaltfunktionen: Ein/Aus, Impuls, Ein/Aus-Verzögerung, Treppenlicht mit Vorwarnen nach DIN 18015-2, logische Verknüpfungen: Sperren, UND, Freigeben, ODER. Rückmelde-Objekt für jeden Kanal, Zentral-Objekte mit und ohne Priorität, Szenen abrufen und speichern (Objekt), Szenenobjekt für jeden Kanal
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Gewicht | 0,32 |
Statistische Warennummer | 85362010 |
Montageart | REG |
Ausgangsleistung | 3680 W |
Bemessungsbetriebsspannung | 110 - 230 V |
Bussystem KNX | ja |
Mit Busankopplung | ja |
Max. Anzahl der Schaltausgänge | 8 |
Breite in Teilungseinheiten | 4 |
Max. Schaltstrom | 16 A |
Verschiedene Phasen anschließbar | ja |
Vor Ort-/Handbedienung | ja |
Mit LED-Anzeige | ja |
Modulare Erweiterungsmöglichkeit | ja |
Busmodul abnehmbar | ja |
Max. Schaltleistung LED | 600 W |
Kurzbeschreibung | KNX Schaltaktor 8-fach, Grundgerät |
Leistungsaufnahme | 0.3 W |
Anhänge
Datei
(pdb_ROHS.pdf, 215.59 KB)
