02434812 WALTHER WAV0179R1 Anschlussverteiler 55kVA alls
WAV0179R1
4015609067923
WAV0179R1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

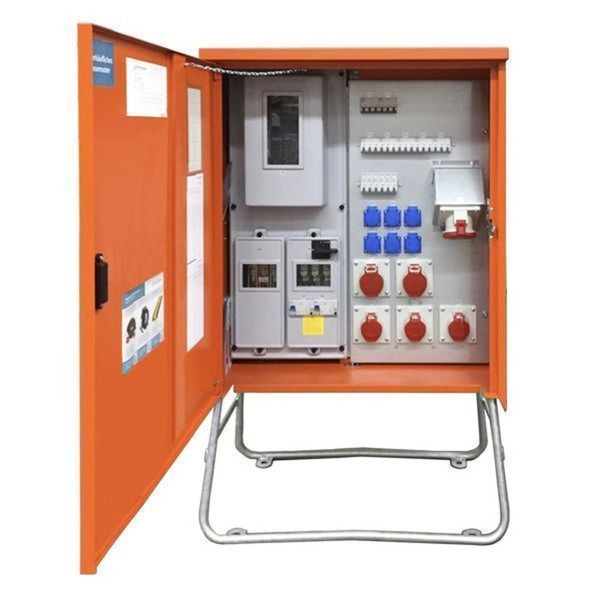

WALTHER Anschlussverteilerschrank
Anschlussleistung: 55kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H16) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54
Größe ca.: 974 x 803 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung:
1 Leistungsschalter 3P 80A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 63A/300mA -B-
1 CEE-Anbaudose 63A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 50A -D-
1 RCD-Schutzschalter 4P 63A/30mA -B-
mit Leitungsschutzschalter (MCB) 3P 50A -C-
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
3 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Merkmale
Schutzart (IP) | IP44 |
Breite | 803 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 118,25 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Anschlussverteilerschrank |
Höhe | 1297 mm |
Tiefe | 360 mm |
Bemessungsstrom | 80 A |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 3 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anschlussleistung | 55 kVA |
Anzahl der Zählerfelder | 1 |
Bemessungsspannung | 230/400 V |
Hauptschalter | Leistungsschalter |
Anzahl der Fehlerstrom-Schutzschalter 300 mA | 1 |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
Anzahl der Leitungsschutzschalter | 12 |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 80 A |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Anschlussverteilerschrank 55kVA mit Zählerplatz, 2 RCDs Typ B, 13 LS, 6 CEE-Abgänge 16-63A und 6 Schukos |
