22400951 3M 562 Abzweigverbinder 100 Stück/Packung
562
7100166940
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1.000 ST | Menge übernehmen |
48.000 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1.000 ST |
Bestellschritt | 1.000 ST |
Beschreibung

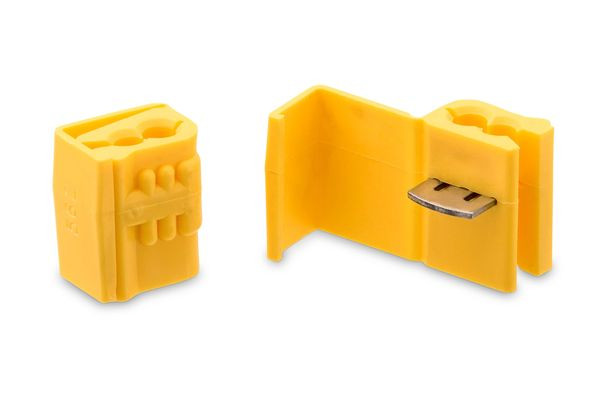

3M™ Scotchlok™ IDC 562 verbinden ein 3,0 mm² bis 4,0 mm² Drahtende (Anzapfung) elektrisch mit einem Durchgangsdraht (Lauf) und isolieren die Verbindung. Unser Verbindungselement verfügt über einen einzigartigen „U“-Kontakt, der eine schnelle und zuverlässige elektrische Verbindung bietet.
Der 3M™ Scotchlok™ Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung auch an ungeschnittenen Leitern. Der schwarze Scotchlok™ Verbinder hält einer maximalen Spannung von 30 Volt stand und einer Grenztemperatur von 105 °C. Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Scotchlok™ Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung. Der Verbinder ist im Hochspannungs-Prüffeld der 3M Deutschland GmbH in Anlehnung an VDE 0606, 0607, 0303, 0470 und IEC23F geprüft worden und hat alle Bedingungen erfüllt. Die Scotchlok™ Verbinder sind alle UL und C.S.A. gelistet.
Merkmale
Verpackungseinheit | 48000 |
Verpackungseinheit | 1 |
Verpackungseinheit | 1000 |
Verpackungseinheit | 100 |
Farbe der Isolation | gelb |
Max. Aderzahl anschließbar | 2 |
Werkstoff der Isolation | Polypropylen (PP) |
Max. Außendurchmesser | 4.82 mm |
Kurzbeschreibung | 3M™ Scotchlok™ 562 Abzweigverbinder, Gelb, 600 V, max. 4 mm², 100 Stück / Packung |
