Bitte beachten Sie, dass am Freitag, den 15. Mai 2026 (Brückentag nach Christi Himmelfahrt) keine Auslieferung unserseits erfolgt. Ihre Ansprechpartner in den Niederlassungen sind am 15. Mai 2026 wie gewohnt für Sie erreichbar.
Alle Bestellungen vom 13. bis 15. Mai 2026 werden (bei Verfügbarkeit) ab dem 18. Mai 2026 ausgeliefert.
Alle Bestellungen vom 13. bis 15. Mai 2026 werden (bei Verfügbarkeit) ab dem 18. Mai 2026 ausgeliefert.

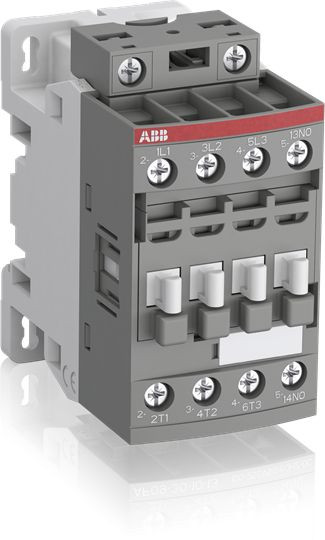

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 27 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 27 |
| Statistische Warennummer | 85365080 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 60 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 60 V |
| Bemessungssteuerspeisespannung Us bei DC | 20 - 60 V |
| Bemessungsbetriebsleistung NEMA | 1.4914 kW |
| Kurzbeschreibung | Schütz, 4 kW, 24-60 V 50/60 Hz / 20-60 V DC |
| Höhe | 86 mm |
| Tiefe | 77 mm |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
