Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.
Typen von Hilfskontaktblöcken für frontseitige Montage:
– CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten
– CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner
– CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.
Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).
Typen von Hilfskontaktblöcken für seitliche Montage:
– CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.
Zum Anbau auf der rechten bzw. linken Seite des Schützes.
Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Alle zusätzlich angebaute Hilfsöffnerkontakte sind als Spiegelkontakte nach IEC60947-4-1 Anhang F ausgeführt.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 300 |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 1 |

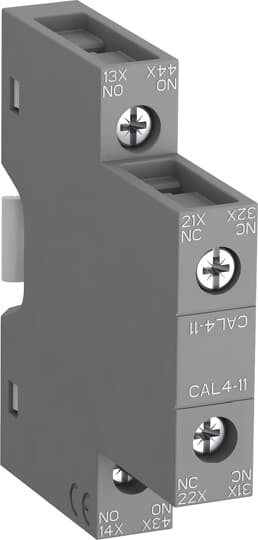

| Kurzbeschreibung | Hilfskontaktblock, 2-polig, 1S+1Ö, seitliche Montage |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 720 |
| Anzahl der Kontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 720 ST | Menge übernehmen |
03585723
ABB AF80-40-00-13 Schütz 100-250VAC-DC
03585723
AF80-40-00-13
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 80 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 125 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei DC | 100 - 250 V |
| Höhe | 125.5 mm |
| Tiefe | 116 mm |
| Betriebsspannung bei AC 50 Hz | 1000 V |
| Betriebsspannung bei AC 60 Hz | 1000 V |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 720 |
| Anzahl der Kontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 720 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 10 |
| Zubehör | ja |
| eClass 11.0 - Klasse | 27371392 |
| UNSPSC 14.0801 - Klasse | 39122221 |
Verkaufsdaten
| Mindestbestellmenge | 10 ST |
| Bestellschritt | 10 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
02549567
ABB AF52-40-00-13 Schütz 100-250VAC-DC
02549567
AF52-40-00-13
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 70 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 53 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 100 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung Us bei DC | 100 - 250 V |
| Höhe | 125.5 mm |
| Tiefe | 113.5 mm |
| Betriebsspannung bei AC 50 Hz | 690 V |
| Betriebsspannung bei AC 60 Hz | 690 V |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27371303 |
| UNSPSC 14.0801 - Klasse | 39121908 |
Verkaufsdaten
| Mindestbestellmenge | 10 ST |
| Bestellschritt | 10 ST |
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
Angaben zur Marke
ABB
Hersteller
ABB STOTZ-Kontakt GmbH Eppelheimer Str. 82 DE 69123 Heidelberg debitorenbuchhaltung.sas@de.abb.com
