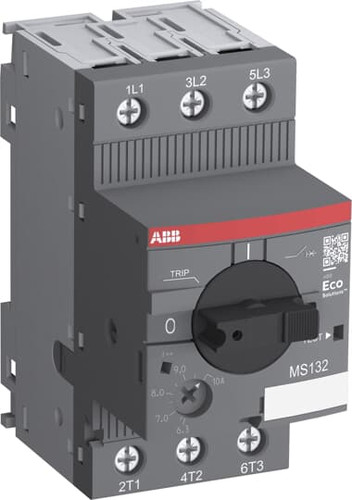

Artikelbild
Abbildung ähnlich
ABB

01531815
ABB MS132-6.3 Motorschutzs. 4.0-6.3A

MS132-6.3 4013614400094 1SAM350000R1009
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen
954 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als >Self protected combination motor cotroller<erweitert den Einsatzbereich in Nordamerika.

Merkmale

Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 954
Verpackungseinheit 40
Gewicht 0,25
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsbetriebsleistung bei AC-3, 400 V 2.2 kW
Bemessungsdauerstrom Iu 6.3 A
Bemessungsbetriebsspannung 250 - 690 V
Überlastauslöser Stromeinstellung 4 - 6.3 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 78.8 A
Phasenausfallempfindlich ja
Höhe 90 mm
Tiefe 86.75 mm
Mit thermischem Schutz ja
Bemessungsbetriebsleistung bei AC-3, 230 V 2.2 kW
Kurzbeschreibung Motorschutzschalter, Auslöseklasse 10, 4.0 ... 6.3 A
Verlustleistung 5.4 W
eClass 11.0 - Klasse 27370401
UNSPSC 14.0801 - Klasse 39121601
