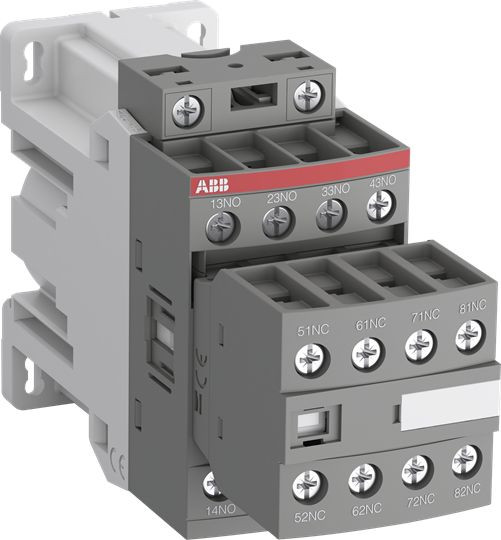

Artikelbild
Abbildung ähnlich
ABB

04564413
ABB NFZ44E-30 Hilfsschütz 24V DC, 4S + 4Ö

NFZ44E-30 3471523102392 1SBH136001R3044
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
12 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

8-polige NFZ-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt. Ihre elektronische Spulenschnittstelle ermöglicht eine direkte Ansteuerung über einen SPS-Ausgang = 24V DC, 300 mA und bewirkt weiter einen reduzierten Energieverbrauch der Haltespule. Sie besitzen einen integrierten Überspannungsschutz, ein zusätzliches Löschglied wird nicht benötigt. - Integrierte mechanisch gekoppelte Hilfskontakte nach Anhang L der IEC 60947-5-1 mit dem Symbol >Zwangsführung< auf der Bauteilseite. - Bei Spulencode -30 ist die Polarität an den Spulenanschlüssen (A1+ und A2-) zu beachten. - Eine große Auswahl an weiterem Zubehör ist verfügbar.

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 12
Gewicht 0,49
Gewichtseinheit KG
Gewichtbezugsmenge 1
Anzahl der Hilfskontakte als Schließer 4
Anzahl der Hilfskontakte als Öffner 4
Bemessungsbetriebsstrom Ie, 400 V 3 A
Bemessungssteuerspeisespannung Us bei DC 24 V
Höhe 86 mm
Tiefe 130.5 mm
Bemessungsbetriebsstrom 3 A
Betriebsspannung bei AC 50 Hz 690 V
Betriebsspannung bei AC 60 Hz 690 V
Betriebsspannung bei DC 6 V
Kurzbeschreibung Hilfsschütz, 24 V DC, 4S + 4Ö, Low Power Consumption
Bemessungsschaltstrom 4 A
eClass 11.0 - Klasse 27371001
UNSPSC 14.0801 - Klasse 39122307
