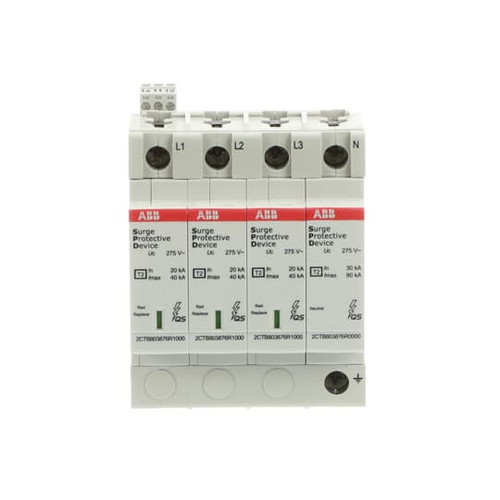

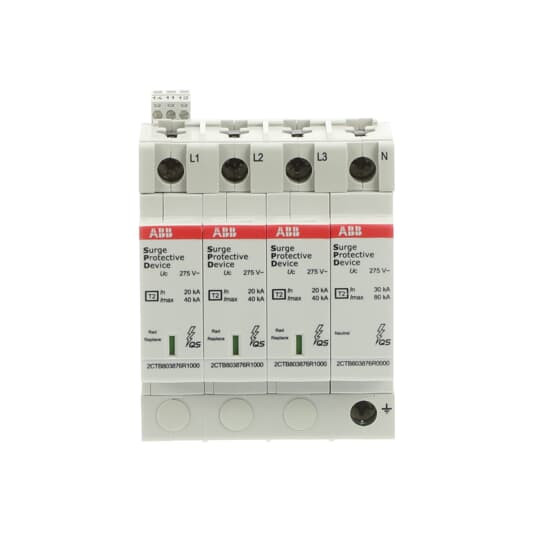

Abbildung ähnlich
01233264 ABB OVRT23N40-275PTSQS ÜSS Typ2 TT/TN-S
OVRT23N40-275PTSQS
3660308519948
2CTB803973R0500
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,48 |
| Statistische Warennummer | 85369095 |
| Mit Fernmeldekontakt | ja |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.25 kV |
| Montageart | sonstige |
| Baugröße | 4 TE |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.4 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Netzform TN | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
| Max. Ableitstoßstrom (8/20) | 20 kA |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Höchste Dauerspannung DC | 350 V |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Leckstromfrei | ja |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Kurzbeschreibung | OVR T2 3N 40-275 P TS QS SPD Typ 2 für 230/400V 3-Ph. TT/TN-S |
