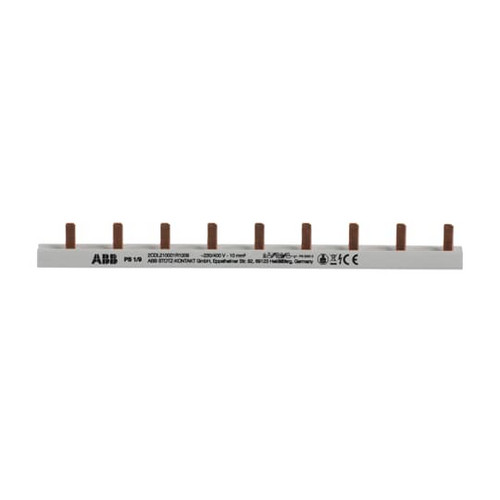

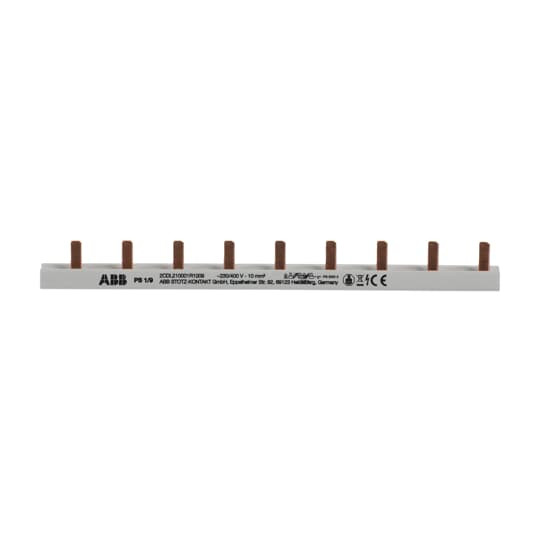

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
mit diesen Phasenschienen lassen sich pro M compact® Geräte ohne Schienendemontage ergänzen bzw. auswechseln
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Merkmale
| Länge | 158 mm |
| Polzahl | 9 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 30 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Isoliert | ja |
| Anzahl der Phasen | 1 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Anzahl Geräte | 9 |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Teilungsmaß | 44698 mm |
| Kupferzahl | 4 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Breite in Teilungseinheiten | 9 |
| Kurzbeschreibung | Phasenschiene 1-phasig, 9 Pins, 10 mm² Phasenfolge L1-L1-… |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
