Bitte beachten Sie, dass am Freitag, den 10. Mai 2024 (Brückentag nach Christi Himmelfahrt) keine Auslieferung unserseits erfolgt. Ihre Ansprechpartner in den Niederlassungen sind am 10. Mai 2024 wie gewohnt für Sie erreichbar.
Abbildung ähnlich

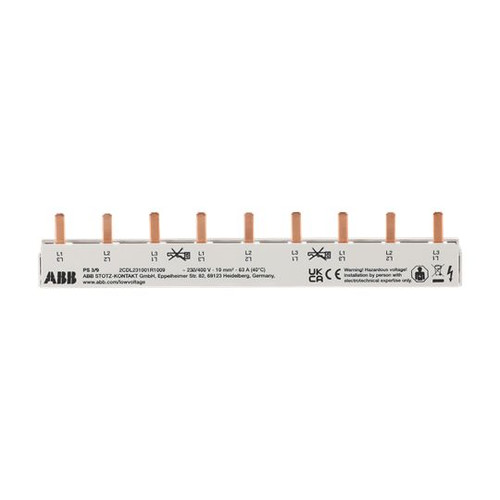

02443869 ABB PS3/9 Phasenschiene 3Ph.,9Pins,10qmm
PS 3/9 COMPACT
4016779463508
2CDL231001R1009
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
mit diesen Phasenschienen lassen sich pro M compact® Geräte ohne Schienendemontage ergänzen bzw. auswechseln
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Merkmale
| Länge | 158 mm |
| Polzahl | 9 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 30 |
| Gewicht | 0,07 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Anzahl Geräte | 3 |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Teilungsmaß | 44698 mm |
| Kupferzahl | 7 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Ausführung des elektrischen Anschlusses | Stift |
| Farbe | grau |
| Breite in Teilungseinheiten | 9 |
| Kurzbeschreibung | PS3/9 Phasenschiene 3Ph.,9Pins,10qmm |
