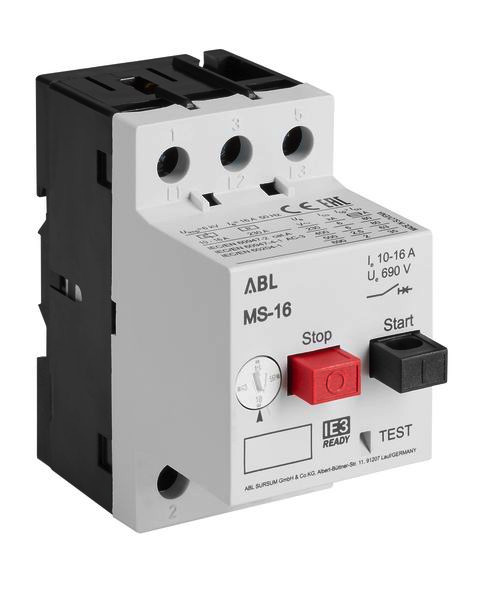

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Sind mit Hauptschalter und Trennerfunktion ausgestattet.
Die Nennstrombereiche bis 6,3 A sind bei 400 V eigenfest bis zu beliebig hohen Kurzschlussströmen. Die Bereiche größer als 6,3 A haben ein Schaltvermögen von 6 kA.
Die Motorschutzschalter MS sind VDE-geprüft und UL-approbiert. Der Motorschutzschalter Typ MS mit Überlast- und Kurzschlussauslöser, Temperaturkompensation, sowie Phasenausfallempfindlichkeit verfügt über eine VDE-Zulassung nach DIN VDE 0660 Teil 102, IEC 60947-4-1. Weitere Zulassungen: UL und Gost (neu EAC). Der Motorschutzschalter ist IE3-konform und somit für den sicheren Betrieb von IE3-Motoren geeignet. Durch seine kompakte Bauweise lässt er sich sehr komfortabel verdrahten. ABL bietet für den Motorschutzschalter ein komplettes Programm an Anbaugeräten und Zubehör an. Eine Sammelschienenverdrahtung ist zulässig. Anschließbare Leiterquerschnitte von 1,0mm² bis 4,0mm².
Die Nennstrombereiche bis 6,3 A sind bei 400 V eigenfest bis zu beliebig hohen Kurzschlussströmen. Die Bereiche größer als 6,3 A haben ein Schaltvermögen von 6 kA.
Die Motorschutzschalter MS sind VDE-geprüft und UL-approbiert. Der Motorschutzschalter Typ MS mit Überlast- und Kurzschlussauslöser, Temperaturkompensation, sowie Phasenausfallempfindlichkeit verfügt über eine VDE-Zulassung nach DIN VDE 0660 Teil 102, IEC 60947-4-1. Weitere Zulassungen: UL und Gost (neu EAC). Der Motorschutzschalter ist IE3-konform und somit für den sicheren Betrieb von IE3-Motoren geeignet. Durch seine kompakte Bauweise lässt er sich sehr komfortabel verdrahten. ABL bietet für den Motorschutzschalter ein komplettes Programm an Anbaugeräten und Zubehör an. Eine Sammelschienenverdrahtung ist zulässig. Anschließbare Leiterquerschnitte von 1,0mm² bis 4,0mm².
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 45 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,23 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Höhe | 80 mm |
| Tiefe | 77 mm |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 2.5 kW |
| Bemessungsdauerstrom Iu | 6.3 A |
| Bemessungsbetriebsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 4 - 6.3 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drucktaster |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 1.5 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 84 A |
| Phasenausfallempfindlich | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Kurzbeschreibung | Motorschutzschalter, Typ MS, IE3 konform, 4-6,3A |
| eClass 11.0 - Klasse | 27370401 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Angaben zur Marke
ABL
Hersteller
ABL GmbH Albert-Büttner-Str. 11 DE 91207 Lauf/Pegnitz info@abl.de
