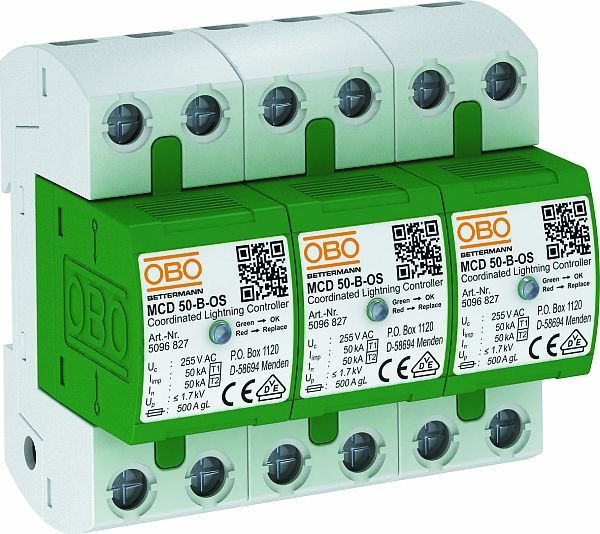

Abbildung ähnlich
01211330 BETTERMANN MCD 50-B-3-OS CoordinatedLightning
MCD 50-B/3-OS
4012195288282
5096835
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
| 320 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kombiableiter-Set Typ 1+2, 3-polig, mit optischer Funktionsanzeige, zum Einsatz in TN-C-Netzen:
Komplett vorkonfektioniert und anschlussfertig bestehend aus:
3 x MCD 50-B-OS: Koordinierter Blitzstromableiter Typ 1+2 EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 150 kA (10/350) gesamt
• Schutzpegel <1,7 kV, ermöglicht den Geräteschutz
• Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG
• Leistungsaufnahme < 26 mW/Pol
• gekapselte, nicht ausblasende Funkenstrecken
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Verpackungseinheit | 320 |
| Gewicht | 1,18 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363090 |
| Montageart | Hutschiene TH35 |
| Blitzstoßstrom (10/350 µs) | 50 kA |
| Baugröße | 6 TE |
| Schutzpegel | 1.7 kV |
| Höchste Dauerspannung AC | 255 V |
| Nennableitstoßstrom (8/20) | 50 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 1 | ja |
| Signalisierung am Gerät | optisch |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Schutzpegel L-N | 1.7 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Kurzbeschreibung | CoordinatedLightningController Set mit Funktionsanzeige 255V |
