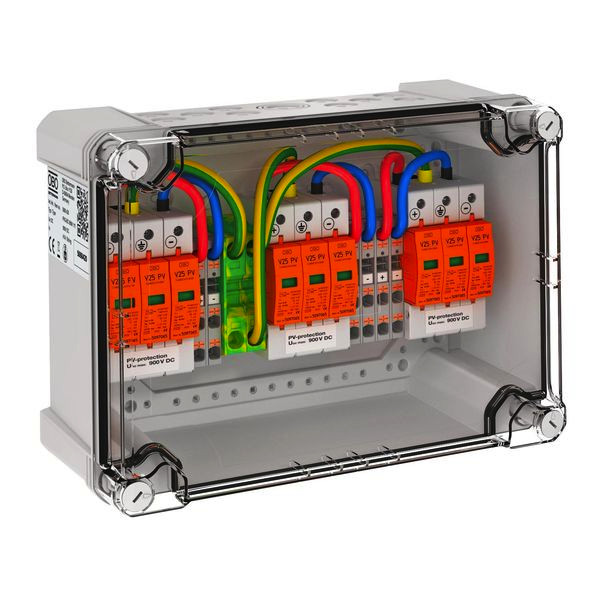

Abbildung ähnlich
02209312 BETTERMANN PVG-BC 900K 111 Generatoranschlusskasten
PVG-BC 900K 111
4012197365103
5088420
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Generatoranschlusskasten Typ 1+2 für Photovoltaikanlagen zum Anschluss von 3 x 1 String. Zum DC-Schutz des Wechselrichters.
• Varistor-Ableiter, steckbar, mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900 V DC)
• 3 Schutzgeräte mit je 2 Push-In-Klemmstellen bis 6 mm² im Gehäuse vorinstalliert, bis 41 A DC pro Klemme
• Polycarbonat-Gehäuse (IP66), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset und Druckausgleichselement
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Merkmale
| Schutzart (IP) | IP66 |
| Schlagfestigkeit | IK07 |
| Breite | 286 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 30 |
| Gewicht | 5,46 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Farbe | grau |
| Höhe | 202 mm |
| Tiefe | 125 mm |
| Anzahl der Eingänge | 1 |
| Anzahl der Leitungseinführungen | 12 |
| Max. Ausgangsstrom | 41 A |
| Art der Einführung | Verschraubung |
| Einsatztemperatur | -25 - 65 °C |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| String-Absicherung | ohne |
| Mit Erdungsanschluss | ja |
| Max. Eingangsspannung DC | 900 V |
| Max. Eingangsstrom pro String | 41 A |
| Anzahl der String-Eingänge | 1 |
| Kurzbeschreibung | Generatoranschlusskasten 3x1 PV-String auf 3 WR-MPP 900V DC lichtgrau RAL 7035 |
