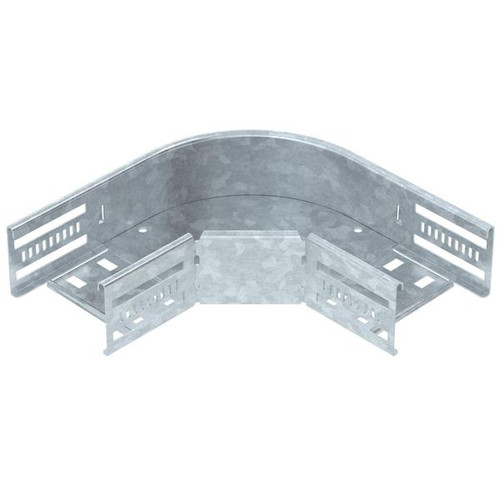

Artikelbild
Abbildung ähnlich
BETTERMANN

01348505
BETTERMANN RB 90 610 FT Bogen 90° Kabelrinne horizo

RB 90 610 FT 4012197344436 6036590
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
396 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 396
Gewicht 0,63
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung integrierter Verbinder
Oberfläche feuerverzinkt
Materialstärke 0.8 mm
Bauform Bogen starr
Seitenlochung ja
Winkel 90°
Einsatztemperatur -20 - 120 °C
Werkstoff Stahl
Montagelochung im Boden ja
Innenradius 50 mm
Kabelrinnenbreite 100 mm
Kabelrinnenhöhe 60 mm
Richtungsänderung horizontal
Geeignet für Funktionserhalt ja
Bogenausführung glatter Bogen
Kurzbeschreibung Bogen 90° für Kabelrinne, horizontal 60x100 Stahl tauchfeuerverzinkt
Farbe Zink
eClass 11.0 - Klasse 27400530
UNSPSC 14.0801 - Klasse 39131705

Anhänge

icon
Datei
pdb_6036590REACH.pdf (130.25 KB)
icon
Datei
pdb_6036590RoHS.pdf (131.16 KB)
icon
Datei
pdb_TDKTSAllgemeineInformationenzurMontagevonKabeltragsystemen_DE_20250319.pdf (2.78 MB)
icon
Datei
pdb_04100_TDKTSMASchraubbareKabelrinnenmitFormteilenzumSchraubenundKlemmen_DE_20250423.pdf (6.68 MB)
icon
Datei
pdb_04100_TD_KTS_MA_MagicKabelrinnen_DE_20250417.pdf (12.23 MB)
