  5. RB 90 640 FS Bogen …

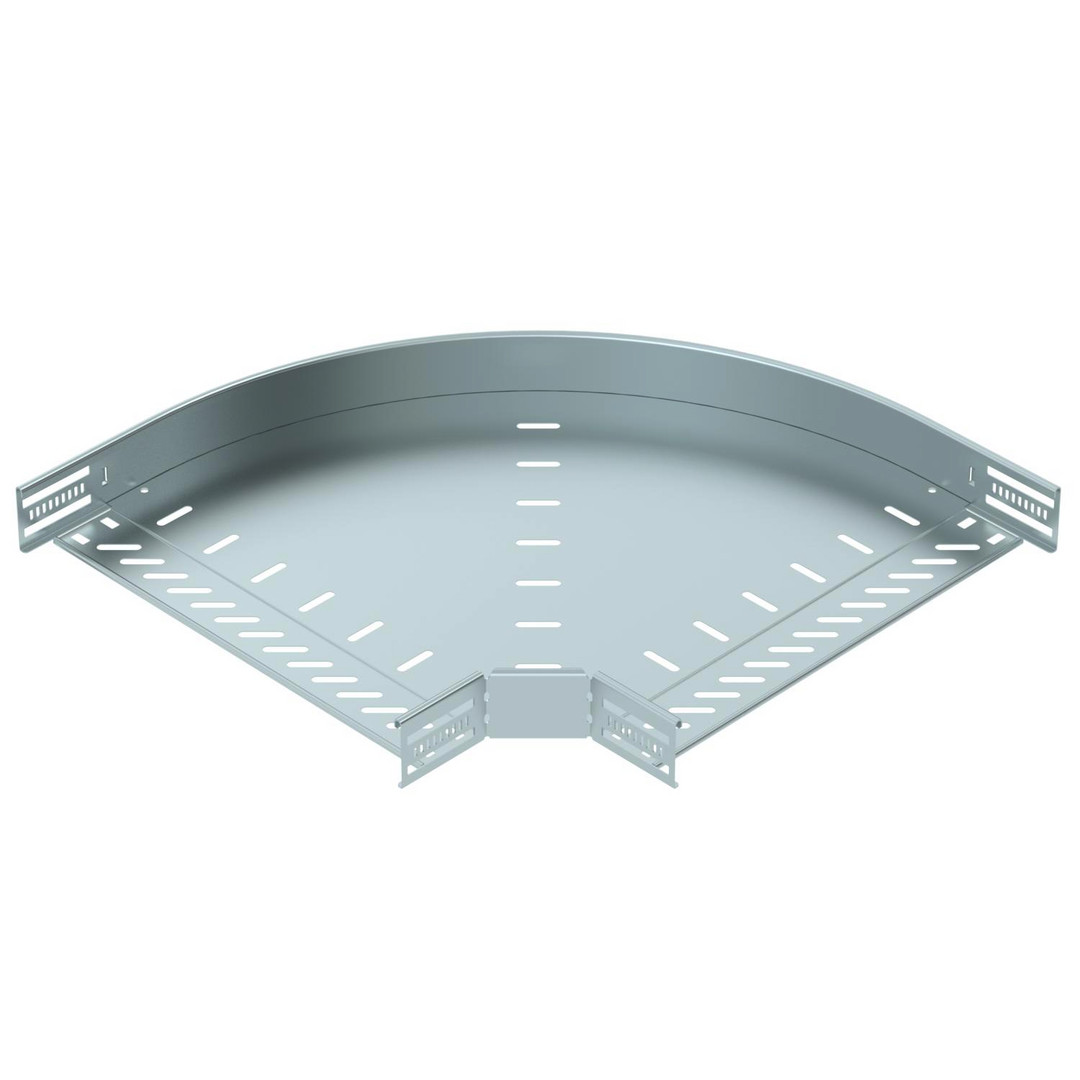

Artikelbild
Abbildung ähnlich
BETTERMANN

01348502
BETTERMANN RB 90 640 FS Bogen 90° Kabelrinne horizo

RB 90 640 FS 4012197343224 6036568
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
60 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 60
Gewicht 2,18
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung integrierter Verbinder
Oberfläche bandverzinkt
Materialstärke 1 mm
Bauform Bogen starr
Seitenlochung ja
Winkel 90°
Einsatztemperatur -20 - 120 °C
Werkstoff Stahl
Montagelochung im Boden ja
Innenradius 50 mm
Kabelrinnenbreite 400 mm
Kabelrinnenhöhe 60 mm
Richtungsänderung horizontal
Geeignet für Funktionserhalt ja
Bogenausführung glatter Bogen
Kurzbeschreibung Bogen 90° für Kabelrinne, horizontal 60x400 Stahl bandverzinkt
Farbe Zink
eClass 11.0 - Klasse 27400530
UNSPSC 14.0801 - Klasse 39131705

Anhänge

icon
Datei
pdb_6036568REACH.pdf (130.25 KB)
icon
Datei
pdb_6036568RoHS.pdf (131.15 KB)
icon
Datei
pdb_TDKTSAllgemeineInformationenzurMontagevonKabeltragsystemen_DE_20250319.pdf (2.78 MB)
icon
Datei
pdb_04100_TDKTSMASchraubbareKabelrinnenmitFormteilenzumSchraubenundKlemmen_DE_20250423.pdf (6.68 MB)
icon
Datei
pdb_04100_TD_KTS_MA_MagicKabelrinnen_DE_20250417.pdf (12.23 MB)

Weitere Empfehlungen für Sie:

Artikelbild
BETTERMANN

01301594
BETTERMANN FRSB 6x12 F FLACHKOPFSCHRAUBEN 01301594 12510/12

keine Verfügbarkeitsinformationen
auf Anfrage
je 100 ST

Merkmale

Verpackungseinheit 100
Verpackungseinheit 90000
Verpackungseinheit 1200
Farbe Zink
Kopfform sonstige
Schraubsystem sonstige
Gewindeart metrisch
Vollgewinde ja
eClass 11.0 - Klasse 23110190
UNSPSC 14.0801 - Klasse 31161504
Oberfläche feuerverzinkt
Schlüsselweite 10 mm
Werkstoff Stahl
Gewindemaß (metrisch) 6
Mit Mutter ja

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Verpackungseinheiten

100 ST Menge übernehmen
1.200 ST Menge übernehmen
90.000 ST Menge übernehmen
Artikelbild
BETTERMANN

01304384
BETTERMANN RKSM 620 FS Kabelrinne 60x200x3050 01304384 RKSM 620

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 M

Merkmale

Länge 3050 mm
Breite 200 mm
Verpackungseinheit 180
Verpackungseinheit 6
Verpackungseinheit 3
Farbe Zink
eClass 11.0 - Klasse 27400502
UNSPSC 14.0801 - Klasse 39131704
Ausführung integrierter Verbinder
Höhe 60 mm
Oberfläche bandverzinkt
Materialstärke 0.75 mm
Seitenlochung ja
Werkstoff Stahl
Montagelochung im Boden ja
Nutzbarer Querschnitt 11800 mm²
Geeignet für Funktionserhalt ja
Gewicht 1.82 kg/m
Belastungstesttyp nach IEC 61537 Typ II
Mögliche Stützabstände 1 - 2.5 m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m 1200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 1000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 550 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 400 N/m
Arbeitslänge 3000 mm

Verkaufsdaten

Mindestbestellmenge 3 M
Bestellschritt 3 M

Verpackungseinheiten

3 M Menge übernehmen
6 M Menge übernehmen
180 M Menge übernehmen
Artikelbild
BETTERMANN

01304386
BETTERMANN RKSM 630 FS Kabelrinne 60x300x3050 01304386 RKSM 630

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 M

Merkmale

Länge 3050 mm
Breite 300 mm
Verpackungseinheit 120
Verpackungseinheit 6
Verpackungseinheit 3
Farbe Zink
eClass 11.0 - Klasse 27400502
UNSPSC 14.0801 - Klasse 39131704
Ausführung integrierter Verbinder
Höhe 60 mm
Oberfläche bandverzinkt
Materialstärke 0.75 mm
Seitenlochung ja
Werkstoff Stahl
Montagelochung im Boden ja
Nutzbarer Querschnitt 17800 mm²
Geeignet für Funktionserhalt ja
Gewicht 2.34 kg/m
Belastungstesttyp nach IEC 61537 Typ II
Mögliche Stützabstände 1 - 2.5 m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m 1200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 1000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 550 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 400 N/m
Arbeitslänge 3000 mm

Verkaufsdaten

Mindestbestellmenge 3 M
Bestellschritt 3 M

Verpackungseinheiten

3 M Menge übernehmen
6 M Menge übernehmen
120 M Menge übernehmen
Artikelbild
BETTERMANN

01304387
BETTERMANN RKSM 640 FS Kabelrinne 60x400x3050 01304387 RKSM 640

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 M

Merkmale

Länge 3050 mm
Breite 400 mm
Verpackungseinheit 3
Verpackungseinheit 84
Verpackungseinheit 6
Farbe Zink
eClass 11.0 - Klasse 27400502
UNSPSC 14.0801 - Klasse 39131704
Ausführung integrierter Verbinder
Höhe 60 mm
Oberfläche bandverzinkt
Materialstärke 0.9 mm
Seitenlochung ja
Werkstoff Stahl
Montagelochung im Boden ja
Nutzbarer Querschnitt 23800 mm²
Geeignet für Funktionserhalt ja
Gewicht 3.38 kg/m
Belastungstesttyp nach IEC 61537 Typ II
Mögliche Stützabstände 1 - 2.5 m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m 2100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 1350 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 800 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 600 N/m
Arbeitslänge 3000 mm

Verkaufsdaten

Mindestbestellmenge 3 M
Bestellschritt 3 M

Verpackungseinheiten

3 M Menge übernehmen
6 M Menge übernehmen
84 M Menge übernehmen
Artikelbild
BETTERMANN

01301881
BETTERMANN AW 15/41 FT AUSLEGER WANDMONTAG 01301881 AW 15/41 FT

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Länge 40 mm
Breite 410 mm
Verpackungseinheit 1
Verpackungseinheit 720
Verpackungseinheit 30
Farbe Zink
eClass 11.0 - Klasse 27400506
UNSPSC 14.0801 - Klasse 39131705
Ausführung Wand- und Stielausleger
Höhe 70 mm
Werkstoff Stahl
Winkel 90 °
Geeignet für Funktionserhalt ja
Oberfläche feuerverzinkt

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
30 ST Menge übernehmen
720 ST Menge übernehmen
