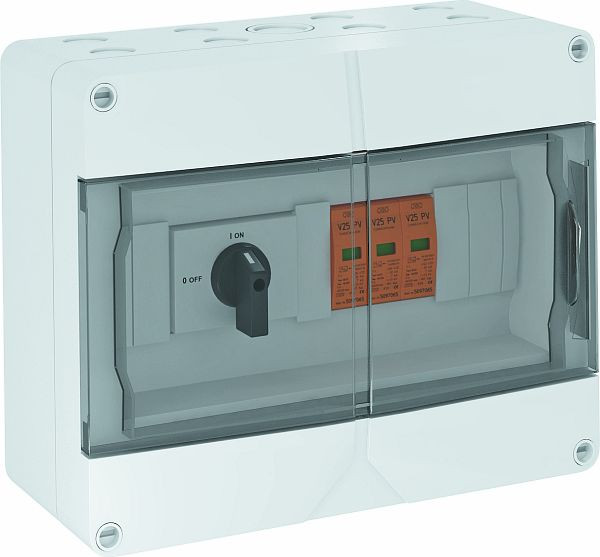

Abbildung ähnlich
01222966 BETTERMANN VG-BC DC-TS900 Überspannungsschutzgerät
VG-BC DC-TS900
4012195981176
5088635
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 18 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kombi Blitzstrom und Überspannungsableiter Typ 1+2 zum Blitzschutzpotentialausgleich nach VDE 0185-350
Systemlösung mit Trennschalter für PV-Wechselrichter mit 1 MPP-Tracker
• Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900V DC mit V25-B+C/0-450PV)
• Trennschalter (1000V; 32A) zur sicheren Abschaltung der DC-String-Leitung
• pro Schutzgerät ist 1 Klemmstellen bis 6mm² im Gehäuse bereits vorinstalliert, bis 30A DC pro Klemme
• vormontiert im Polycarbonat Gehäuse (IP65), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Merkmale
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK07 |
| Breite | 250 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 18 |
| Gewicht | 1,83 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363090 |
| Farbe | grau |
| Höhe | 200 mm |
| Tiefe | 122 mm |
| Anzahl der Eingänge | 1 |
| Anzahl der Leitungseinführungen | 16 |
| Max. Ausgangsstrom | 30 A |
| Art der Einführung | Verschraubung |
| Einsatztemperatur | -25 - 40 °C |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| String-Absicherung | ohne |
| Mit Erdungsanschluss | ja |
| Mit Lasttrennschalter bestückt | ja |
| Max. Eingangsspannung DC | 900 V |
| Max. Eingangsstrom pro String | 30 A |
| Anzahl der String-Eingänge | 1 |
| Kurzbeschreibung | Generatoranschlusskasten 2 PV-String mit Trennschalter 900V DC lichtgrau RAL 7035 |
