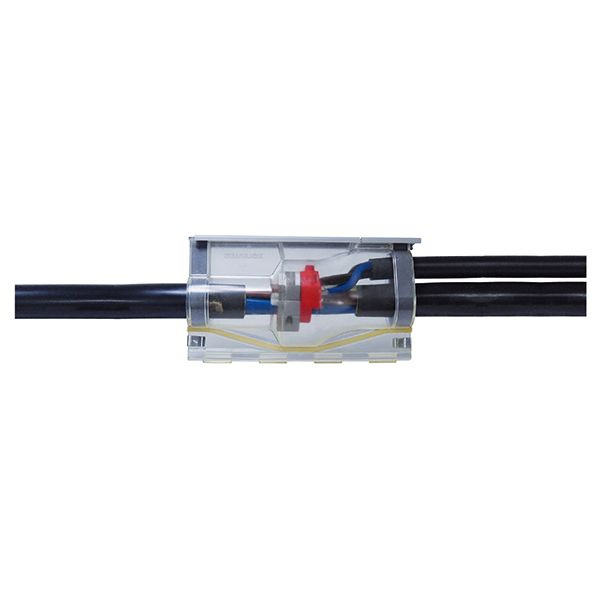

Artikelbild
Abbildung ähnlich
CELLPACK

01200593
CELLPACK H 2 Gießharz-Abzweigmuffe 1kV

H 2 4010311003375 124790
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
120 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Typ H, 0,6/1 (1,2) kV
für Kunststoffkabel mit/ohne konzentrischem Leiter. Universell verwendbar zum Abzweigen von Kabeln mit Isolierungen aus PVC, PE und VPE (z. B. N(A)YY, TT..). Je nach Typ geeignet für die Montage von Einzelabzweigklemmen (Freileitungsklemmen für H1 und H2) oder Kabelabzweigklemmringen (H 5... und H 6). Mit hydrolysebeständigem PUR-Gießharz EG. Geeignet für Press- oder Schraubverbinder.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 120
Gewicht 0,89
Statistische Warennummer 39095090
Ausführung Gießharz
Geeignet für N(A)YY
Anzahl der Leiter 4
Typ Parallelabzweig
Kabeldurchmesser Hauptkabel 25 - 32 mm
Kabeldurchmesser Abzweigkabel 20 - 22 mm
Leiternennquerschnitt Abzweigkabel 10 - 6 mm²
Leiternennquerschnitt Hauptkabel 16 - 25 mm²
Verbindungszubehör mitgeliefert ohne
Bemessungsspannung U0/U (Um) 0,6/1 (1,2) kV
Kurzbeschreibung Gießharz-Abzweigmuffe, für Kunststoffkabel
eClass 11.0 - Klasse 27400111
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_EG_HMUFFEN_BBCCELLPACK_2023.PDF (403.9 KB)
icon
Datei
pdb_TD_HEG_124790_CELLPACK_DE.PDF (222.46 KB)
icon
Datei
pdb_SDS_A2_HARZEG_DEDE_5_0_0_BBCCELLPACK.PDF (160.73 KB)
icon
Datei
pdb_SDS_B14_HAERTER1_DEDE_801_BBCCELLPACK.PDF (410.38 KB)
icon
Datei
pdb_REACHDECLARATION_202508_BBCCELLPACK.PDF (756.29 KB)
icon
Datei
pdb_ROHSDECLARATION_202408_BBCCELLPACK.PDF (178.63 KB)
