01200469 DEHN 900910 DEHNcube YPV SCI 1000 1M
900910
4013364155046
900910
Top-Seller
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

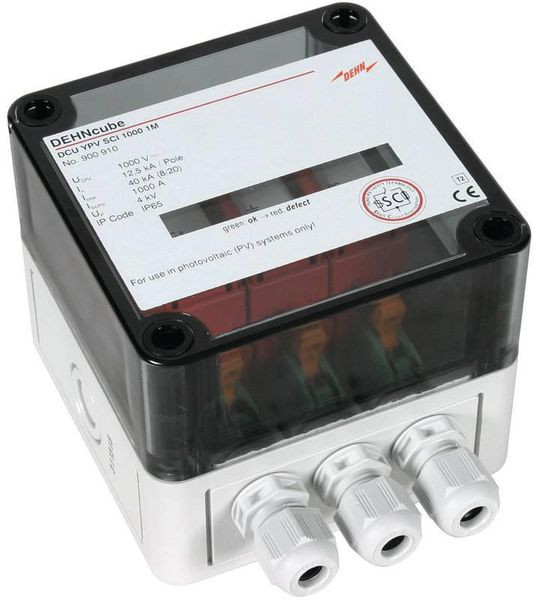

DEHNcube® YPV SCI 1000 1M.
Dreipoliger Überspannungs-Ableiter mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen bis 1000 V in schutzart IP65.
Zum Einsatz in Blitz-Schutzzonen-Konzept an Schnittstellen 0B - 1 und höher.
Ableiter Typ 2 nach EN 50539-11
Anschlussfertige Kompletteinheit für Photovoltaik-Anlagen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip), bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, Werkzeugloser Anschluss über Federzugklemme.
Geprüft nach prEN 50539-11, einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712 Mehrpoliger Überspannungs-Ableiter DEHNcube YPV SCI 1000 1M in Schutzart IP65. Typ 2 nach EN 61643-31 zum Schutz von 1 MPP-Eingang. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).
Dreipoliger Überspannungs-Ableiter mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen bis 1000 V in schutzart IP65.
Zum Einsatz in Blitz-Schutzzonen-Konzept an Schnittstellen 0B - 1 und höher.
Ableiter Typ 2 nach EN 50539-11
Anschlussfertige Kompletteinheit für Photovoltaik-Anlagen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip), bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, Werkzeugloser Anschluss über Federzugklemme.
Geprüft nach prEN 50539-11, einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712 Mehrpoliger Überspannungs-Ableiter DEHNcube YPV SCI 1000 1M in Schutzart IP65. Typ 2 nach EN 61643-31 zum Schutz von 1 MPP-Eingang. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).
Merkmale
Schutzart (IP) | IP65 |
Verpackungseinheit | 1 |
Gewicht | 0,43 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Montageart | Direktmontage |
Schutzpegel | 4 kV |
Nennableitstoßstrom (8/20) | 12.5 kA |
Prüfklasse Typ 2 | ja |
Signalisierung am Gerät | optisch |
Anzahl der Leiter (ohne Erde) | 2 |
Max. PV-Spannung | 1000 V |
Netzform DC | ja |
Max. Ableitstoßstrom (8/20) | 25 kA |
Kurzschlussfestigkeit (Isccr) | 1 kA |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 6 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 6 mm² |
Kurzbeschreibung | Überspannungsableiter Typ 2 DEHNcube im Gehäuse IP65 f. PV-Anl. 1MPP b. 1000V DC |
