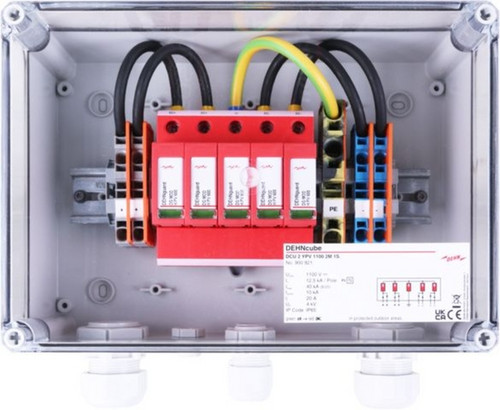

Abbildung ähnlich
02208040 DEHN 900921 DehnCube PV Überspannungsabl.Typ2
900921
4013364492462
900921
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Generatoranschlusskasten DCU 2 YPV 1100 2M 1S in Schutzart IP65. Nach DIN EN IEC 61439-2 zum Schutz von zwei MPP-Eingängen und je einem String. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).
Merkmale
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Breite | 254 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1,88 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Farbe | grau |
| Höhe | 180 mm |
| Tiefe | 111 mm |
| Anzahl der Leitungseinführungen | 10 |
| Max. Ausgangsstrom | 20 A |
| Art der Einführung | Verschraubung |
| Werkstoff | Kunststoff |
| Max. Eingangsspannung DC | 1100 V |
| Anzahl der String-Eingänge | 2 |
| Kurzbeschreibung | GAK im Gehäuse IP65 f. PV-Anl. 2MPPT und 1 String b. 1100V DC |
