Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

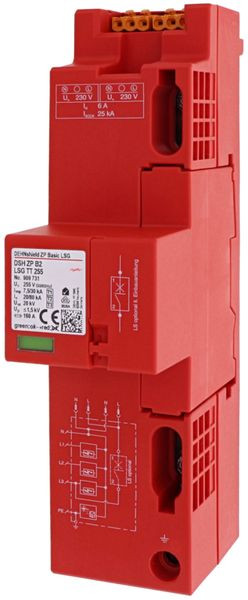

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung). Nachträgliche Integration eines einpoligen B6 Leitungsschutzschalters möglich zur Realisierung einer Spannungsversorgung des intelligenten Messystems. Zwei Buchsen für die 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100 sind im Gerät integriert; zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung).
Merkmale
| Schutzart (IP) | IP30 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,66 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Blitzstoßstrom (10/350 µs) | 30 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 und 3 |
| Signalisierung am Gerät | optisch |
| Montageart | Sammelschiene |
| Folgestromlöschfähigkeit | 25 kA |
| Schutzpegel L-N | 1.5 kV |
| Schutzpegel N-PE | 1.5 kV |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Spezifische Energie (W/R) | 14.06 kJ/Ohm |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 160 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Kurzbeschreibung | Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 LSG fuer TT und TN-S-Systeme |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
