Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

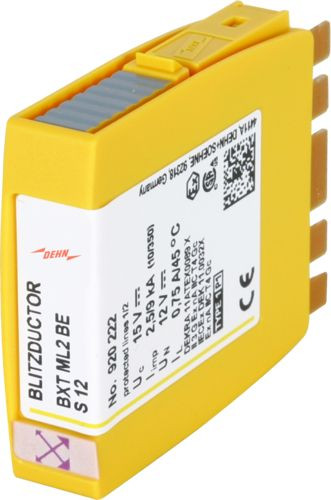

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 20,9 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363010 |
| Montageart | auf Basiselement |
| Blitzstoßstrom (10/350 µs) | 9 kA |
| Explosionsgeprüfte Ausführung | ja |
| Höchste Dauerspannung AC | 10.6 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennlaststrom | 0.75 A |
| Schutzpegel Ader/Ader | 38 V |
| Schutzpegel Ader/Erde | 19 V |
| Höchste Dauerspannung DC | 15 V |
| Grenzfrequenz | 2.7 MHz |
| Nennspannung DC | 12 V |
| Ableiterüberwachung | ja |
| Anschluss 1 | Schraubanschlussklemme |
| Anzahl der Leiter (ohne Erde) | 2 |
| Baubreite | 12 mm |
| Erdung über | Hutschiene |
| Kurzbeschreibung | Kombiableiter-Modul fuer 2 Einzeladern BLITZDUCTOR XT mit LifeCheck |
| eClass 11.0 - Klasse | 27130811 |
| UNSPSC 14.0801 - Klasse | 39121613 |
