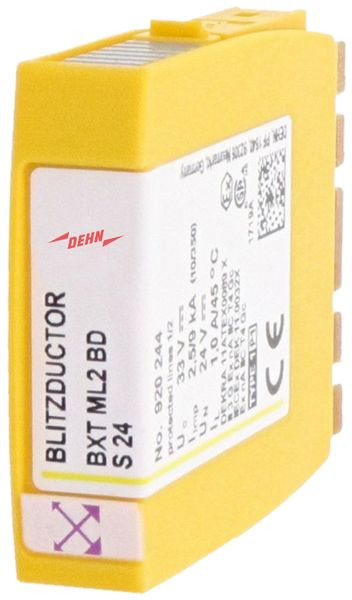

Artikelbild
Abbildung ähnlich
DEHN

01212668
DEHN 920244 Kombi-Ableiter-Modul BLITZDUCTOR

BXTML2BDS24 4013364117792 920244
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 20,8
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85363010
Montageart auf Basiselement
Blitzstoßstrom (10/350 µs) 9 kA
Explosionsgeprüfte Ausführung ja
Höchste Dauerspannung AC 23.3 V
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 1 A
Schutzpegel Ader/Ader 45 V
Schutzpegel Ader/Erde 550 V
Höchste Dauerspannung DC 33 V
Grenzfrequenz 7.8 MHz
Nennspannung DC 24 V
Ableiterüberwachung ja
Anschluss 1 Schraubanschlussklemme
Anzahl der Leiter (ohne Erde) 2
Baubreite 12 mm
Erdung über Hutschiene
Kurzbeschreibung Kombiableiter-Modul fuer 1 Doppelader BLITZDUCTOR XT mit LifeCheck
eClass 11.0 - Klasse 27130811
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_153715681764_0523_4559_GBW_0000000000000000010078947_000_00.pdf (844.1 KB)
icon
Datei
pdb_920244p.pdf (36.18 KB)
icon
Datei
pdb_920310m_D.pdf (27.53 KB)
icon
Datei
pdb_ds_920244_DEde.pdf (368.67 KB)
