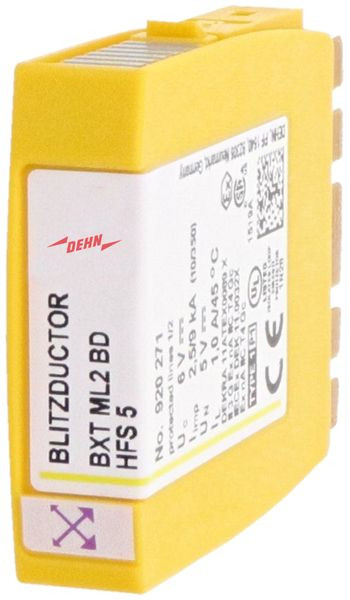

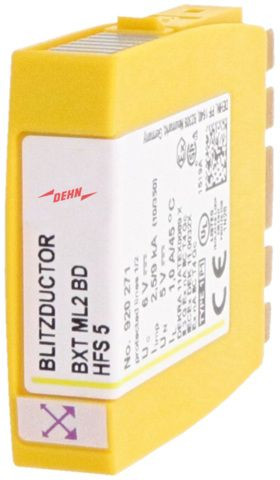

Artikelbild
Abbildung ähnlich
DEHN

01212672
DEHN 920271 Kombi-Ableiter-Modul BLITZDUCTOR

BXTML2BDHFS5 4013364117556 920271
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme oder Videoübertragungen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363010
Montageart auf Basiselement
Blitzstoßstrom (10/350 µs) 9 kA
Explosionsgeprüfte Ausführung ja
Höchste Dauerspannung AC 4.2 V
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 1 A
Schutzpegel Ader/Ader 11 V
Schutzpegel Ader/Erde 550 V
Höchste Dauerspannung DC 6.0 V
Grenzfrequenz 100.0 MHz
Nennspannung DC 5.0 V
Ableiterüberwachung ja
Anschluss 1 Schraubanschlussklemme
Anzahl der Leiter (ohne Erde) 2
Baubreite 12 mm
Erdung über Hutschiene
Kurzbeschreibung Kombiableiter-Modul für 1 Doppelader BLITZDUCTOR XT mit LifeCheck
eClass 11.0 - Klasse 27130811
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_300904130174063017409.pdf (844.1 KB)
icon
Datei
pdb_13940648_39933077.pdf (27.53 KB)
icon
Datei
pdb_13940675_13941291.pdf (197.75 KB)
icon
Datei
pdb_13940675_39934428.pdf (36.47 KB)
