  5. 920322 BXT ML4 BE 1…
Artikelbild
Abbildung ähnlich
DEHN

01299935

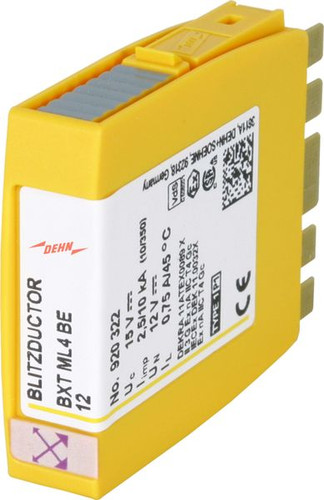

DEHN 920322 BXT ML4 BE 12 Kombi-Ableitermodul

BXT ML4 BE 12 4013364109049 920322
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 23,7
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85363010
Montageart auf Basiselement
Blitzstoßstrom (10/350 µs) 10 kA
Explosionsgeprüfte Ausführung ja
Höchste Dauerspannung AC 10.6 V
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 0.75 A
Schutzpegel Ader/Ader 38 V
Schutzpegel Ader/Erde 19 V
Höchste Dauerspannung DC 15 V
Grenzfrequenz 2.7 MHz
Nennspannung DC 12 V
Ableiterüberwachung ja
Anschluss 1 Schraubanschlussklemme
Anzahl der Leiter (ohne Erde) 4
Baubreite 12 mm
Erdung über Hutschiene
Kurzbeschreibung Kombiableiter-Modul fuer 4 Einzeladern BLITZDUCTOR XT mit LifeCheck
eClass 11.0 - Klasse 27130811
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_153715681764_0523_4559_GBW_0000000000000000010078947_000_00.pdf (844.1 KB)
icon
Datei
pdb_920310m_D.pdf (27.53 KB)
icon
Datei
pdb_920320p.pdf (39.15 KB)
icon
Datei
pdb_ds_920322_DEde.pdf (334.54 KB)
