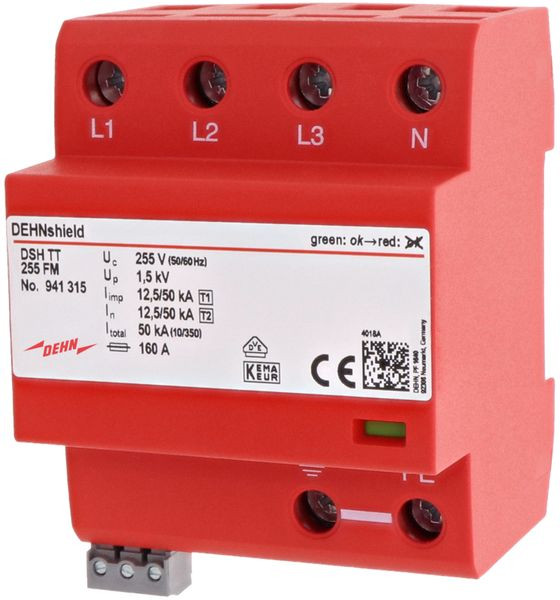

Artikelbild
Abbildung ähnlich
DEHN

01240299
DEHN 941315 Anwendungsopt. Kombiableiter DEHN

941315 4013364275324 941315
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.

Merkmale

Schutzart (IP) IP20
Polzahl 4
Verpackungseinheit 1
Gewicht 0,48
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Blitzstoßstrom (10/350 µs) 50 kA
Baugröße 4 TE
Fernsignalisierung ja
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Prüfklasse Typ 1 und 2
Signalisierung am Gerät optisch
Montageart Hutschiene TH35
Folgestromlöschfähigkeit 25 kA
Schutzpegel L-N 1.5 kV
Schutzpegel N-PE 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Spezifische Energie (W/R) 625 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Netzform TN-S ja
Netzform TT ja
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Spannungsschaltende Funkenstreckentechnologie ja
Kurzbeschreibung Anwendungsopt. Kombi-Ableiter DEHNshield Typ1+2 f.dreiphasige TT-und TN-S-Systeme
eClass 11.0 - Klasse 27130808
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3012230.pdf (581.33 KB)
icon
Datei
pdb_13938184_13938241.pdf (209.18 KB)
icon
Datei
pdb_13938184_39923770.pdf (124.78 KB)
icon
Datei
pdb_13938184_39923808.pdf (33.87 KB)
