Abbildung ähnlich

01240300

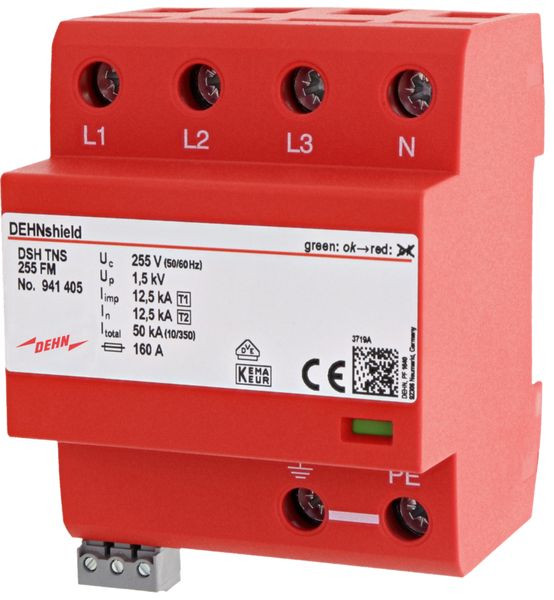

DEHN 941405 Kombiableiter Typ 1 + Typ 2

Lieferanten-Type: 941405 EAN: 4013364275331 Lieferanten-Artikel-Nr.: 941405

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Konfigurator öffnen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.

Merkmale

Schutzart (IP)	IP20
Polzahl	4
Verpackungseinheit	1
Gewicht	0,53
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85363030
Blitzstoßstrom (10/350 µs)	50 kA
Baugröße	4 TE
Fernsignalisierung	ja
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Prüfklasse	Typ 1 und 2
Signalisierung am Gerät	optisch
Montageart	Hutschiene TH35
Folgestromlöschfähigkeit	25 kA
Schutzpegel N-PE	1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Spezifische Energie (W/R)	625 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Netzform TN-S	ja
Schutzpegel L-PE	1.5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100 A
Spannungsschaltende Funkenstreckentechnologie	ja
Kurzbeschreibung	Anwendungsopt. Kombi-Ableiter DEHNshield Typ 1+2 für dreiphasige TN-S-Systeme
eClass 11.0 - Klasse	27130808
UNSPSC 14.0801 - Klasse	39121613

Anhänge

Datei

pdb_3012230.pdf (581.33 KB)

Datei

pdb_13938184_13938232.pdf (208.77 KB)

Datei

pdb_13938184_39923769.pdf (34.27 KB)

Datei

pdb_13938184_39923770.pdf (124.78 KB)
