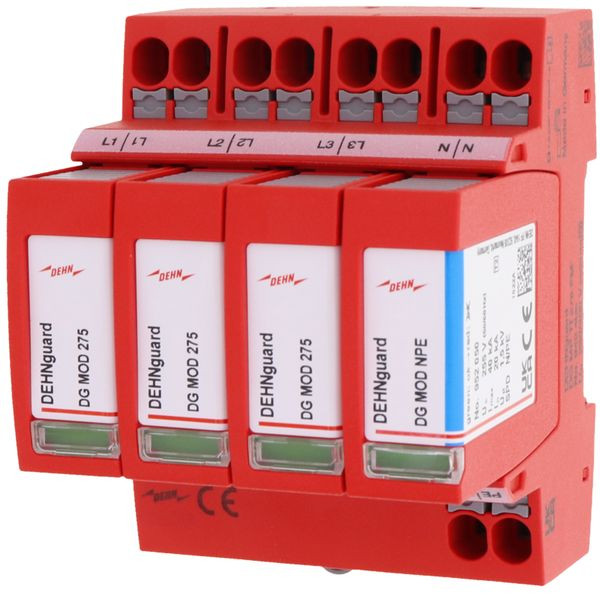

Abbildung ähnlich
02206575 DEHN 942310 Überspannungsableiter Typ 2 TT
942310
4013364484108
942310
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 + Typ 3 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 0,34 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Anzahl der Leiter (ohne Erde) | 4 |
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 10 mm² |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 40 A |
| Kurzbeschreibung | Überspannungsableiter Typ 2+3 DEHNguard MP 4-polig Uc 275V TT+TN-S Systeme |
