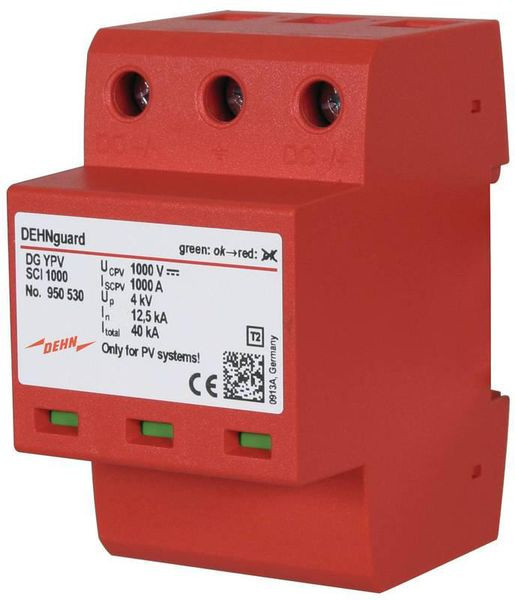

Artikelbild
Abbildung ähnlich
DEHN

01202389
DEHN 950530 Überspannungsableiter Typ 2

950530 4013364152960 950530
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DEHNguard® DG YPV SCI
verdrahtungsfertige Kompletteinheit für Photovoltaik-Anlagen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen, fehlerresistente Y-Schaltung des DEHNguard YPV SCI … vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, geprüft nach EN 50539-11, einsetzbar in PV-Systemen gemäß IEC 60364-7-712, maximale PV-Spannung (UCPV): >= 1000 V Mehrpoliger Überspannungsableiter DEHNguard YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,3
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Montageart Hutschiene TH35
Baugröße 3 TE
Schutzpegel 4 kV
Nennableitstoßstrom (8/20) 12.5 kA
Prüfklasse Typ 2 ja
Signalisierung am Gerät optisch
Anzahl der Leiter (ohne Erde) 2
Max. PV-Spannung 1000 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform DC ja
Max. Ableitstoßstrom (8/20) 25 kA
Kurzschlussfestigkeit (Isccr) 1 kA
Kurzbeschreibung Überspannungsableiter Typ 2 DEHNguard Mehrpolig für PV-Anlagen bis 1000V DC
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613
