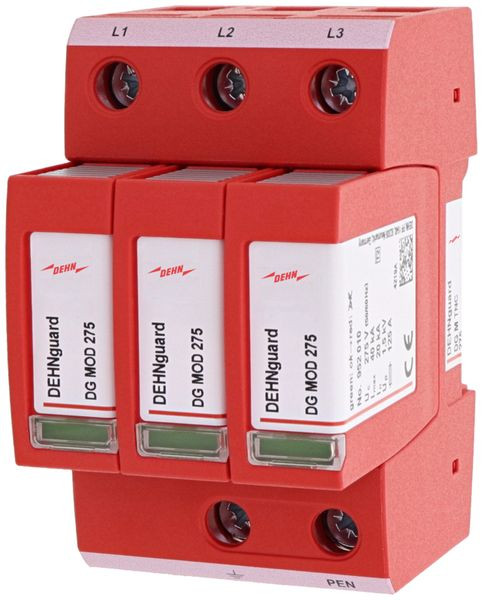

Artikelbild
Abbildung ähnlich
DEHN

01299970
DEHN 952300 DG M TNC 275 ÜS-Ableiter

DG M TNC 275 4013364108431 952300
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DEHNguard® modular
mehrpoliger, modularer Überspannungs-Ableiter im funktionalen Ableiterdesign, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher,
Ableiter Typ 2 nach EN 61643-11
anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen, energetisch koordiniert innerhalb der Red/Line-Produktfamilie, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Geräte-Sicherheit durch Ableiterüberwachung Thermo-Dynamik-Control, Multifunktions-Anschlussklemmen für Leiter und Kammschienenanschluss, einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste, als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich

komplette, 3-polige Schaltung für TN-C-Systeme mit 230/400 V / 50 Hz – Nennspannung Ableiter Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodul, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Gerätesicherheit durch Ableiterüberwachung „Thermo-Dynamik-Control“

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Montageart Hutschiene TH35
Baugröße 3 TE
Schutzpegel 1.5 kV
Höchste Dauerspannung AC 275 V
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Prüfklasse Typ 2 ja
Signalisierung am Gerät optisch
Anzahl der Leiter (ohne Erde) 3
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform TN-C ja
Max. Ableitstoßstrom (8/20) 40 kA
Kurzschlussfestigkeit (Isccr) 50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Ausführung für TN-C-Systeme
Kurzbeschreibung Überspannungsableiter Typ 2 DEHNguard M 3-polig für TN-C-Systeme
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3005834.pdf (585.12 KB)
icon
Datei
pdb_13938723_13938950.pdf (219.95 KB)
icon
Datei
pdb_13938723_39926221.pdf (36.77 KB)
icon
Datei
pdb_13938723_39926222.pdf (47.02 KB)
