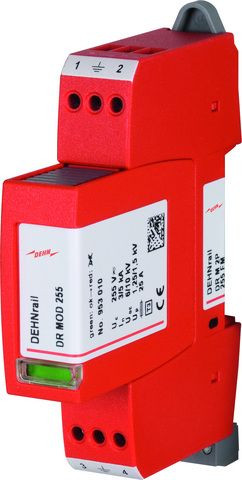

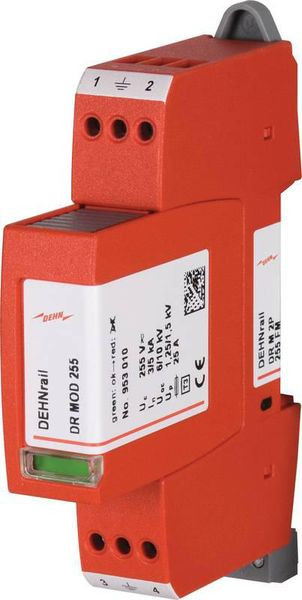

01299977 DEHN 953205 DR M 2P 255 FM ÜS-Ableiter 255V
DR M 2P 255 FM
4013364108318
953205
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
2-poliger Ableiter bestehend aus Basiselement und gestecktem Schutzmodul
Als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 – 2 und höher.
Als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 – 2 und höher.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 2 |
Verpackungseinheit | 1 |
Gewicht | 0,08 |
Statistische Warennummer | 85363030 |
Montageart | Hutschiene TH35 |
Mit Fernmeldekontakt | ja |
Höchste Dauerspannung AC | 255 V |
Gesamtableitstoßstrom (8/20) (L+N-PE) | 5 kA |
Nennableitstoßstrom (8/20) (L-N) | 3 kA |
Nennlaststrom | 25 A |
Nennspannung AC | 230 V |
Prüfklasse Typ 3 | ja |
Schutzpegel L-N | 1.25 kV |
Schutzpegel L-PE/N-PE | 1.5 kV |
Signalisierung am Gerät | optisch |
Höchste Dauerspannung DC | 255 V |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 4 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 2.5 mm² |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 25 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 25 A |
Kurzbeschreibung | Überspannungsableiter Typ 3 DEHNrail M 2-polig 255V für Industrieelektronik |
