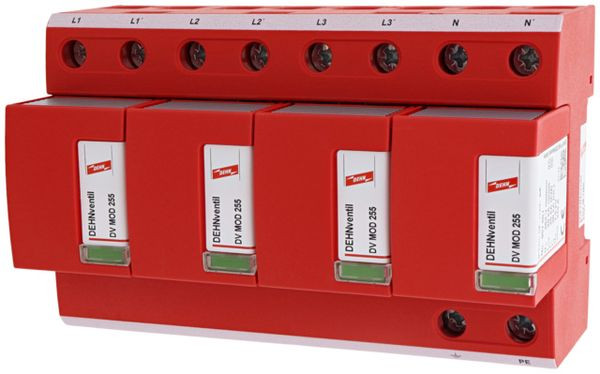

Abbildung ähnlich
01299960 DEHN DV M TNS 255 Kombi-Ableiter
DV M TNS 255
4013364108158
951400
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
DEHNventil® M TNS 255 (FM)
komplette Schaltung für TN-S-Systeme mit 230/400 V / 50 Hz – Nennspannung Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
komplette Schaltung für TN-S-Systeme mit 230/400 V / 50 Hz – Nennspannung Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 1,35 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Blitzstoßstrom (10/350 µs) | 100 kA |
| Baugröße | 8 TE |
| Höchste Dauerspannung AC | 264 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Montageart | Hutschiene TH35 |
| Folgestromlöschfähigkeit | 50 kA |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Spezifische Energie (W/R) | 2500 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN-S | ja |
| Schutzpegel L-PE | 1.5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 315 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Kurzbeschreibung | Kombiableiter Typ 1 + Typ 2 DEHNventil M für dreiphasige TN-S-Systeme |
