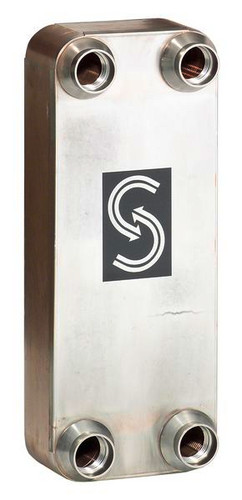

Abbildung ähnlich

66401135 DIMPLEX WTU 130Plattenwärmetauscher

Lieferanten-Type: WTU 130 EAN: 4015627362406 Lieferanten-Artikel-Nr.: 362400

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

100 ST	Menge übernehmen

Funktionen

Datenblatt-Export

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Kupfergelöteter Edelstahl-Plattenwärmetauscher
Max. Betriebsdruck 25 bar, max. Betriebstemperatur 185 °C. Als Zwischenwärmetauscher für die passive Kühlung.
Anschlüsse Sekundär: DN 65 (2 1/2" AG)
Anschlüsse Primär: DN 65 (2 1/2" AG)
Plattenmaterial: 0.4 mm AISI 316
Dichtungsmaterial: Kupferlot 185 Kupfergelöteter Edelstahl-Plattenwärmetauscher Max. Betriebsdruck 25 bar, max. Betriebstemperatur 185 °C. Als Zwischenwärmetauscher für die passive Kühlung. Anschlüsse Sekundär: DN 65 (2 1/2" AG) Anschlüsse Primär: DN 65 (2 1/2" AG) Plattenmaterial: 0.4 mm AISI 316 Dichtungsmaterial: Kupferlot 185

Merkmale

Breite	238 mm
Verpackungseinheit	100
Gewicht	110
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	84195020
Ausführung	gelötet
Höhe	611 mm
Tiefe	341 mm
Leistung	130 kW
Werkstoff	rostfreier Stahl
Volumenstrom Primär	41.9 m³/h
Volumenstrom Sekundär	37.1 m³/h
Nenndurchmesser primär	2 1/2 Zoll (65)
Max. Arbeitsdruck	25 bar
Anzahl der Platten	120
Sekundärer Anschluss	Innengewinde
Nenndurchmesser sekundär	2 1/2 Zoll (65)
Abstand der Anschlüsse von Mitte zu Mitte	150 mm
Primärer Anschluss	Innengewinde
Max. Vorlauftemperatur	5 °C
Werkstoff Lotmaterial	Kupfer
Temperatur sekundär	8 °C
Kurzbeschreibung	Plattenwärmetauscher kupfergelötet
