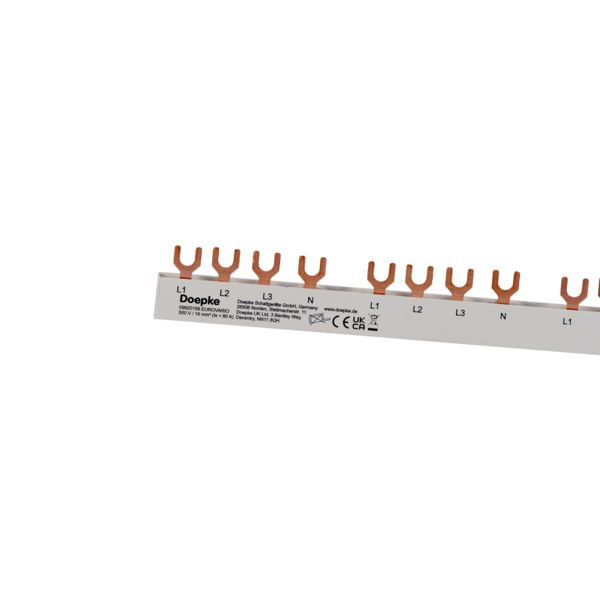

Artikelbild
Abbildung ähnlich
DOEPKE

02448547
DOEPKE BG4.3.16 Phasenschiene 4pol.16mm²,13TE

BG4.3.16 4014712269767 09920156
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von FI/LS-Kombinationen DRCBO 4 B+ und B auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in zwei- und vierpoliger Ausführung erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Merkmale

Länge 232 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,15
Gewichtseinheit KG
Gewichtbezugsmenge 1
Farbe grau
Isoliert ja
Anzahl der Phasen 3
Querschnitt 16 mm²
Bemessungsdauerstrom Iu 80 A
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Breite in Teilungseinheiten 13
Bemessungsstoßspannung 4.5 kV
Ausführung des elektrischen Anschlusses Gabel
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 3
Max. Bemessungsbetriebsspannung Ue 480 V
Teilungsmaß 17.8 mm
Kupferzahl 10 /100st
Kupfer-Basis 150,00 EUR/100kg
Kurzbeschreibung Gabelsammelschiene Eurovario 4p, 13 TE, 80A, 480V (AC), (3 x (L1, L2, L3, N))
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117

Anhänge

icon
Datei
pdb_doepke_09920156_dbl_de.pdf (589.67 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
