Abbildung ähnlich

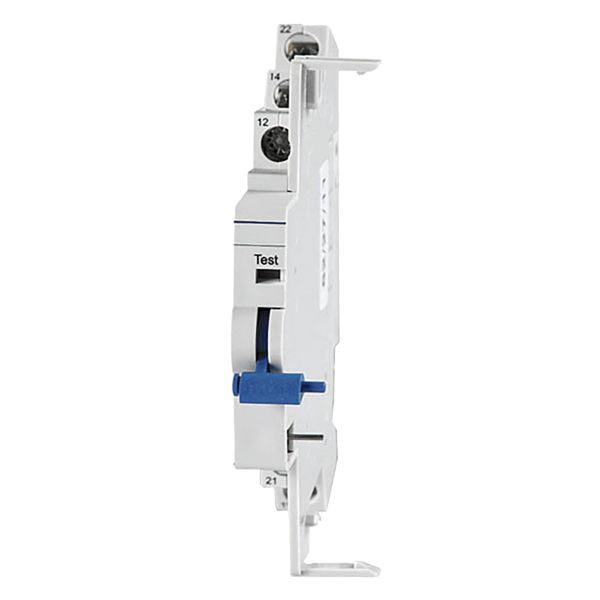

01001303 DOEPKE DHi 11 Hilfsschalter 1Ö+1W
DHi 11/DFS2/4
4014712198388
09200040
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Hilfsschalter melden den Status der Hauptgeräte an denen sie montiert sind. DHi 11 sind wahlweise Hilfsschalter und Fehlersignalschalter für Doepke-Fehlerstromschutzschalter der Baureihen DFS und DHS. DHi 11 sind für Schalter mit blauem Knebel geeignet. In der Betriebsart "Hilfsschalter" signalisieren sie das Ein- und Ausschalten des RCCB. in der Betriebsart "Fehlersignalschalter" nur das Auslösen. Eigenschaften: Hilfsschalter- oder Fehlersignalschalterfunktion; nachrüstbar an DFS und DHS mit schwarzem Knebel (DHi 2) oder mit blauem Knebel (DHi 11) geringe Baugröße; Montageart: links vom Basisgerät durch Klammerung; Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: Diese Geräte sind geeignet zur Betriebszustandsabfrage von Stromversorgungen in Wohn- und Zweckgebäuden sowie Industrieanlagen. Hinweise: Der Hilfsschalter beeinflusst nicht die Funktion des Basisgeräts.
Merkmale
| Spannungsart | AC/DC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 40 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365007 |
| Bemessungsspannung | 230 V |
| Anzahl der Fehlersignalschalter | 1 |
| Gerätemontage | FI-Schutzschalter |
| Anzahl der Kontakte als Öffner | 1 |
| Breite in Teilungseinheiten | 0.5 |
| Bemessungsschaltstrom | 6 A |
| Anzahl der Kontakte als Wechsler | 1 |
| Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) | 4 |
| Geeignet für max. Stromstärke der Hauptkontakteinheit | 125 A |
| Funktion | Hilfsschalter/Fehlersignalschalter |
| Kurzbeschreibung | Doepke Hilfs-/Fehlersignalschalter für DFS, 230 V AC/DC, max. 6 A, 1 Ö/1 W |
