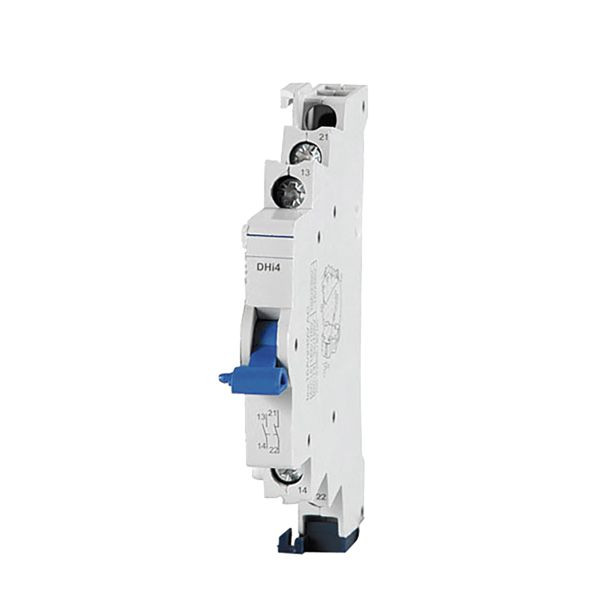

01002809 DOEPKE DHi 4 Hilfsschalter für DLS6 1Ö/1S
DHI 4
4014712197282
09917985
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Hilfsschalterfunktion für DLS 6, geringe Baugröße (0,5 TE), erfüllt die Bestimmungen IEC 60947-5-1, EN 60947-5-1 und VDE 0660-200, Schnellbefestigung auf Tragschiene
Hilfsschalter melden den Status der Hauptgeräte an denen sie montiert sind. Die Hilfsschalter DHi 3 bis DHi 8 eignen sich für die Leitungsschutzschalter der Baureihen DLS 6 h, hsl und i. Sie schalten parallel zum Leitungsschutzschalter bei Abschaltung von Hand, durch Überlast oder Kurzschluss. Eigenschaften: Hilfsschalterfunktion für DLS 6; verschiedene Kontaktausführungen verfügbar; geringe Baugröße (0,5 TE) erfüllt die Bestimmungen IEC 60947-5-1. EN 60947-5-1 und VDE 0660-200; Montageart: rechts vom Basisgerät durch Klammerung; Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: Diese Geräte sind geeignet zur Betriebszustandsabfrage von Stromversorgungen in Wohn- und Zweckgebäuden sowie Industrieanlagen. Hinweise: Der Hilfsschalter beeinflusst nicht die Funktion des Basisgeräts.
Merkmale
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 40 |
Gewicht | 0,05 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Bemessungsspannung | 230 V |
Gerätemontage | Leitungsschutzschalter |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Kontakte als Schließer | 1 |
Breite in Teilungseinheiten | 0.5 |
Bemessungsschaltstrom | 10 A |
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) | 4 |
Geeignet für max. Stromstärke der Hauptkontakteinheit | 125 A |
Funktion | Hilfsschalter |
Kurzbeschreibung | Doepke Hilfsschalter für DLS 6, 230 V AC, max. 10 A, 1 Ö/1 S |
