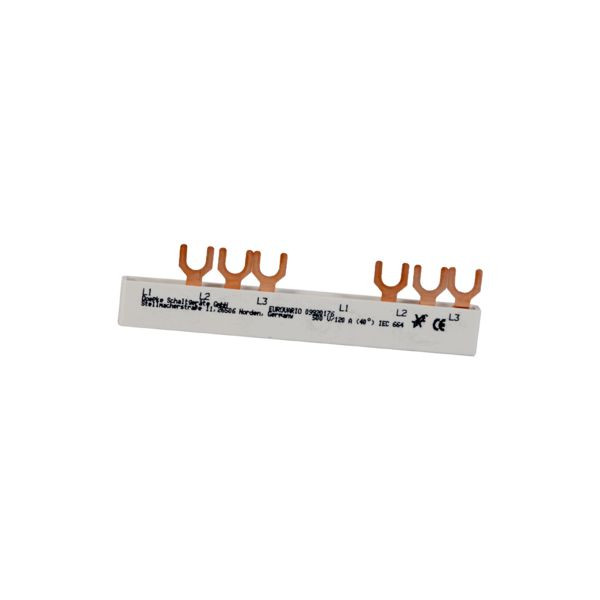

Artikelbild

Abbildung ähnlich

02442248
DOEPKE EV-S G 3+Hi.6.120 Phasenschiene 3p 6,5TE

Lieferanten-Type: EV-S G 3+Hi.6.120 EAN: 4014712045811 Lieferanten-Artikel-Nr.: 09920176

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
10 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Merkmale

Länge	115 mm
Polzahl	3
Verpackungseinheit	1
Verpackungseinheit	10
Gewicht	37
Gewichtseinheit	G
Gewichtbezugsmenge	1
Isoliert	ja
Anzahl der Phasen	3
Querschnitt	10 mm²
Bemessungsdauerstrom Iu	63 A
Bedingter Bemessungskurzschlussstrom Iq	15 kA
Bemessungsstoßspannung	4.5 kV
Ausführung des elektrischen Anschlusses	Gabel
Bemessungskurzzeitstromfestigkeit Icw	15 kA
Geeignet für Geräte mit Hilfsschalter	ja
Geeignet für Anzahl Geräte	2
Max. Bemessungsbetriebsspannung Ue	500 V
Teilungsmaß	17.8 mm
Breite in Teilungseinheiten	6.5
Farbe	grau
Kupferzahl	5,50 /100st
Kupfer-Basis	150,00 EUR/100kg
Kurzbeschreibung	Gabelsammelschiene Eurovario 3p, 6.5 TE, 63A, 500V (AC), ((L1, L2, L3-Hi) x 2)
eClass 11.0 - Klasse	27371306
UNSPSC 14.0801 - Klasse	39121117

Anhänge

pdb_doepke_09920176_dbl_de.pdf (859.96 KB)

pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
