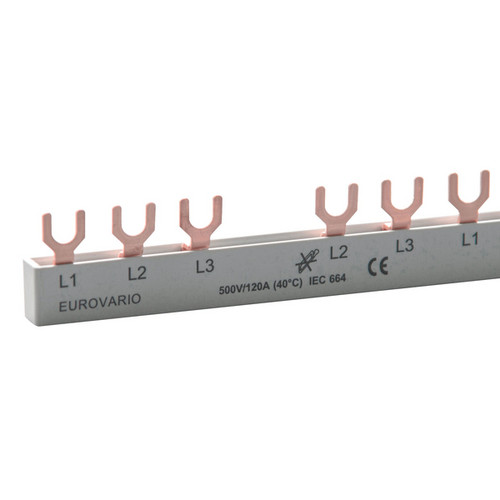

01401446 DOEPKE EV-S G 3/N.8.120 Phasenschiene R FI/8xLS
EV-S G 3/N.8.120
4014712045989
09920185
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen, große Variantenvielfalt, kleine Bauform, hohe Zeitersparnis bei der Verdrahtung
einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen, große Variantenvielfalt, kleine Bauform, hohe Zeitersparnis bei der Verdrahtung
Merkmale
Länge | 210 mm |
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,08 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Kupferzahl | 10 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Isoliert | ja |
Anzahl der Phasen | 3 |
Querschnitt | 10 mm² |
Bemessungsdauerstrom Iu | 63 A |
Bedingter Bemessungskurzschlussstrom Iq | 15 kA |
Breite in Teilungseinheiten | 12 |
Bemessungsstoßspannung | 4.5 kV |
Ausführung des elektrischen Anschlusses | Gabel |
Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
Geeignet für Geräte mit N-Leiter | ja |
Geeignet für Anzahl Geräte | 9 |
Max. Bemessungsbetriebsspannung Ue | 500 V |
Teilungsmaß | 17.8 mm |
Farbe | grau |
Statistische Warennummer | 85369085 |
Kurzbeschreibung | Doepke Gabelsammelschiene 3p, 12 TE, 63 A (L1, L2, L3-N + L2..) |
