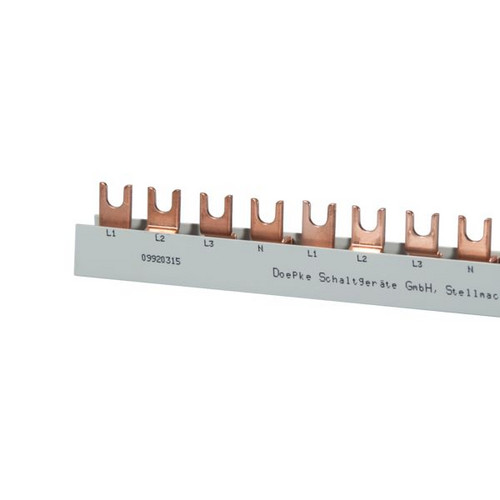

Artikelbild

Abbildung ähnlich

02442264
DOEPKE GM.4.56.130/16 Phasenschiene 4p 16qmm

Lieferanten-Type: GM.4.56.130/16 EAN: 4014712160385 Lieferanten-Artikel-Nr.: 09920315

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Diese ablängbaren Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Berührungsschutz durch Endkappen der Baureihe EK erforderlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Merkmale

Länge	1000 mm
Polzahl	4
Verpackungseinheit	1
Gewicht	0,79
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Isoliert	ja
Anzahl der Phasen	3
Querschnitt	16 mm²
Bemessungsdauerstrom Iu	80 A
Bedingter Bemessungskurzschlussstrom Iq	15 kA
Bemessungsstoßspannung	4.5 kV
Ausführung des elektrischen Anschlusses	Gabel
Bemessungskurzzeitstromfestigkeit Icw	12.5 kA
Geeignet für Geräte mit N-Leiter	ja
Geeignet für Anzahl Geräte	56
Max. Bemessungsbetriebsspannung Ue	500 V
Teilungsmaß	17.8 mm
Breite in Teilungseinheiten	56
Farbe	grau
Kupferzahl	120,50 /100st
Kupfer-Basis	150,00 EUR/100kg
Zuschneidbar	ja
Kurzbeschreibung	Gabelsammelschiene 4p, 1000mm ablängbar, 80A, 500V (AC)
eClass 11.0 - Klasse	27371306
UNSPSC 14.0801 - Klasse	39121117

Anhänge

pdb_doepke_09920315_dbl_de.pdf (699.23 KB)

pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
