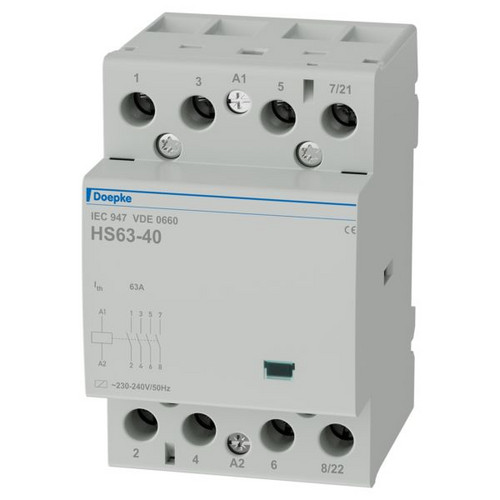

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
mit Schnellbefestigung für Tragschiene nach EN 50022, 230V / 50 Hz
Ein Schütz ist ein elektromagnetisch betätigter Fernschalter für große elektrische Leistungen. Mittels eines geringeren Stromes kann ein größerer Strom geschaltet werden. Sie gewährleisten eine galvanische Trennung zwischen Steuerkreis und geschaltetem Stromkreis. Installationsschütze der Baureihe HS zeichnen sich durch ihre lange mechanische und elektrische Lebensdauer aus. Ihre Magnetspule ist für den Dauerbetrieb (100 % ED) geeignet. Diese brummarme Ausführung eignet sich für den Einsatz in Industrie und Werkstatt.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 40 |
| Verpackungseinheit | 4 |
| Gewicht | 0,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Einbautiefe | 60 mm |
| Bemessungsbetriebsspannung | 400 V |
| Max. Glühlampenlast | 8000 W |
| Max. Leuchtstofflampenlast | 5100 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 8120 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 3740 VA |
| Spannungsart der Betätigungsspannung | AC |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsbetriebsstrom | 63 A |
| Anzahl der Kontakte als Schließer | 4 |
| Bemessungsbetätigungsspannung | 230 V |
| Breite in Teilungseinheiten | 3 |
| Zusatzeinrichtungen möglich | ja |
| Gebrauchskategorie nach EN IEC 60947-4-1 | AC-3 |
| Ausführung | Leistung: 14,3 kW |
| Kurzbeschreibung | Installationsschütz 230V AC, 63A, 4 Schließer |
| eClass 11.0 - Klasse | 27142308 |
| UNSPSC 14.0801 - Klasse | 39122200 |
