Artikelbild
Abbildung ähnlich
DOEPKE

01004122

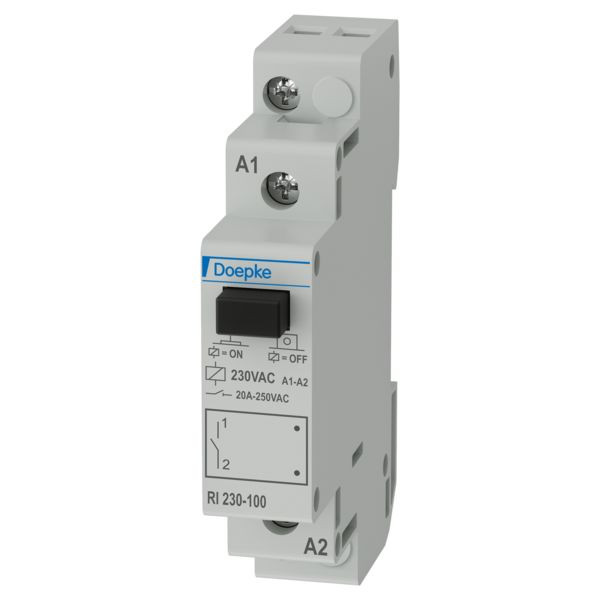

DOEPKE RI 230-100 Installationsrelais 20A 1S

RI 230-100 4014712154506 09981004
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

nach DIN VDE 0632 Teil 1 und DIN EN 60669-1
Gerät für Schalttafeleinbau auf Tragschienen (35 mm)
nach DIN EN 60715,
Einbaubreite: = 17,5 mm
Installationsrelais werden zum Schalten von elektrischen Verbrauchern verwendet. Sie schließen den Hauptstromkreis solange die Steuerspannung ansteht. Die Baureihe RI eignet sich zum Schalten von einphasigen Verbrauchern bis 20 A. Die kompakten Geräte lassen sich per Hand betätigen und haben eine gut erkennbare Schaltstellungsanzeige. Sie können für viele Schalt- und Steueranwendungen eingesetzt werden.

Merkmale

Verpackungseinheit 1
Gewicht 0,12
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Montageart DIN-Schiene
Funktion mechanisch
Einbautiefe 60 mm
Bemessungsstrom 20 A
Breite in Teilungseinheiten 1
Steuerspannung 1 230 V
Steuerspannungsart 1 AC
Frequenz der Steuerspannung 1 50 Hz
Versorgungsspannung 207 - 253 V
Max. Glühlampenlast 1980 W
Max. Leuchtstofflampenlast 1020 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 1700 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 1105 VA
Spannungsart der Versorgungsspannung AC
Anzahl der Kontakte als Schließer 1
Kurzbeschreibung Installationsrelais 230V AC, 20A, 1 Schließer
eClass 11.0 - Klasse 27142309
UNSPSC 14.0801 - Klasse 39122300

Anhänge

icon
Datei
pdb_doepke_09981004_dbl_de.pdf (386.37 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_09981015_verlustleistungen_schaltertasterrelais_inf_web_ml.pdf (117.4 KB)
