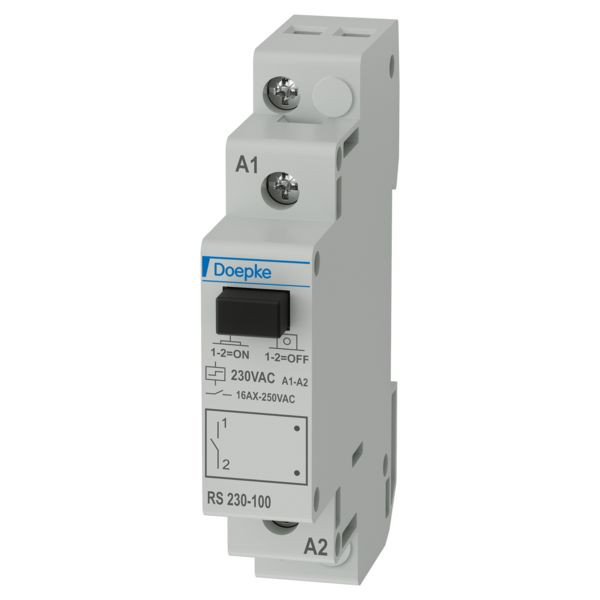

Artikelbild
Abbildung ähnlich
DOEPKE

01004252
DOEPKE RS 230-100 Stromstoßschalter 230V 16A 1S

RS 230-100 4014712154674 09981033
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Fernschalter, Reiheneinbaugeräte für Montage auf Tragschienen DIN-EN 50 022. Steuereingang 230V AC und zusätzlich Universalsteuerspannung 8 bis 230V UC. Mit einem Drehschalter für die Funktionen ER = Schaltrelais, ES = Stromstoßschalter und ESV = Stromstoßschalter mit Rückfallverzögerung von 2 bis 120 Minuten plus zuschaltbarer Ausschaltvorwarnung und Tasterdauerlicht. Versorgungsspannung 230V AC. Schaltung im Nulldurchgang zur Kontakt- und Leuchtmittelschonung.
Kontakt 1 Schließer 16A/250V AC nicht potenzialfrei. Stromstoßschalter, auch: Fern- oder Impulsschalter, schalten durch einen elektrischen Impuls ein und durch einen weiteren wieder aus. Die Serie RS schaltet elektrische Verbraucher bis 16 A im Impulsbetrieb. Die Ausführung eignet sich für die Montage in Elektroverteilungen. Diese Stromstoßschalter verfügen über lokale Befehlseingänge für die Ein- und Ausschaltung.

Merkmale

Verpackungseinheit 1
Gewicht 0,08
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Montageart DIN-Schiene
Funktion sonstige
Einbautiefe 60 mm
Breite in Teilungseinheiten 1
Steuerspannung 1 230 V
Steuerspannungsart 1 AC
Frequenz der Steuerspannung 1 50 Hz
Versorgungsspannung 230 V
Max. Glühlampenlast 1980 W
Max. Leuchtstofflampenlast 1020 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 1820 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 1105 VA
Bemessungsschaltstrom 16 A
Anzahl der Kontakte als Schließer 1
Handbedienung ja
Kurzbeschreibung Stromstoßschalter 230V (AC), 16A@250V (AC), 1S
Max. Schaltstrom (cos phi = 0,6) 24 A
eClass 11.0 - Klasse 27142306
UNSPSC 14.0801 - Klasse 39122200

Anhänge

icon
Datei
pdb_doepke_09981033_dbl_de.pdf (385.3 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_09981015_verlustleistungen_schaltertasterrelais_inf_web_ml.pdf (117.4 KB)
