DOEPKE

01004343

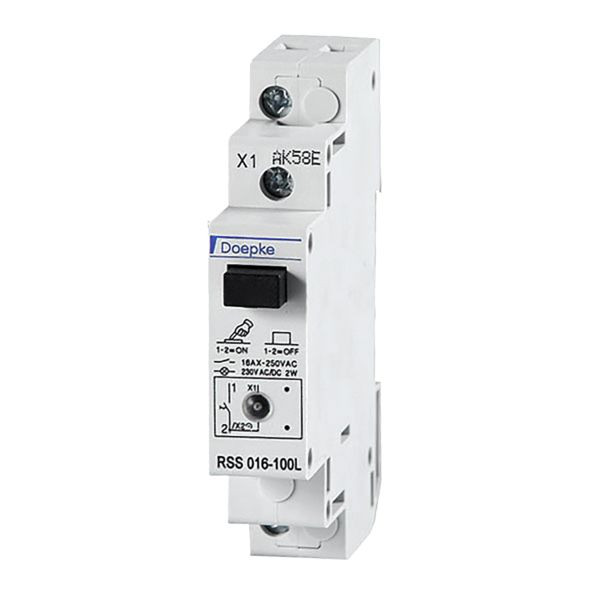

DOEPKE RSS 016-100L Steuerschalter 16A 1S LED

RSS 016-100L 4014712154933 09981075
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
12 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Steuerschalter werden zur Bedienung von elektrischen Verbrauchern eingesetzt bzw. erzeugen statische Signale für Steuerungen. Die kompakten Steuerschalter der Baureihe RSS können hohe Bemessungsströme schalten. Sie sind dank vieler verschiedener Kontaktausführungen flexibel einsetzbar. Diese Ausführung wird über Rasttaster betätigt und ist mit einer LED zur Darstellung des Schaltzustands erhältlich.

Merkmale

Schutzart (IP) IP40
Spannungsart AC
Polzahl 1
Leuchtmittel LED
Verpackungseinheit 1
Verpackungseinheit 12
Gewicht 0,08
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Schaltfunktion Steuerschalter
Mit Signallampe ja
Einbautiefe 60 mm
Bemessungsstrom 16 A
Bemessungsspannung 250 V
Max. Lampenleistung 2 W
Bemessungsabschaltvermögen 0.016 kA
Breite in Teilungseinheiten 1
Farbe der Kalotte gelb
Min. Bemessungsspannung 250 V
Anzahl der Kontakte als Schließer 1
Aufdruck/Kennzeichnung sonstige
Lampensockel sonstige
Kurzbeschreibung Steuerschalter 250V AC, 16A, 1S mit LED
Kurzschlussfestigkeit (Icw) 0.02 kA
eClass 11.0 - Klasse 27142301
UNSPSC 14.0801 - Klasse 39122200

Anhänge

icon
Datei
pdb_doepke_09981075_dbl_de.pdf (397.53 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_09981015_verlustleistungen_schaltertasterrelais_inf_web_ml.pdf (117.4 KB)
