Beschreibung

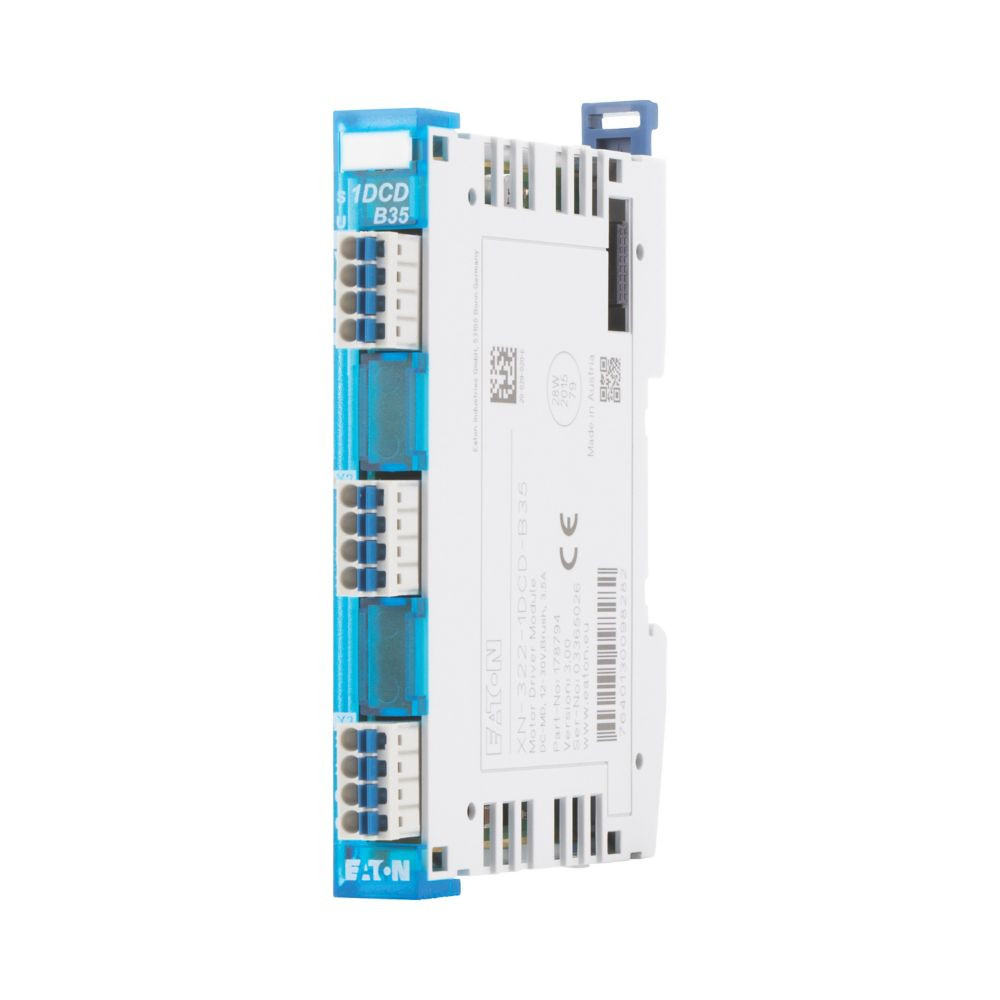

XN-322 Stromregler-Modul in Scheibenausführung im XN300 I/O-System, Zum Betrieb eines Gleichstrommotors (Bürstenmotors) mit einer Versorgungsspannung von 12-30 V und einem max. Motorstrom von 3,5 A. Höhere kurze Einschaltstoßströme sind möglich. Hinzu kommt, ein integrierter, stromgesteuerter LED-Treiber mit einem maximalen Strom von 20 mA und ein integrierter, stromgesteuerter Power-LED-Treiber mit einem maximalen Strom von 350 mA. Stromaufnahme bei 5 V: 60 mA, Stromaufnahme 24V:20 mA
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 80.3 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,06 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85371095 |
| Höhe | 16.8 mm |
| Tiefe | 104.2 mm |
| Spannungsart der Versorgungsspannung | DC |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Art der Eingangsspannung | DC |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Kurzschlussschutz, Ausgänge vorhanden | ja |
| Art des Digitalausgangs | Transistor |
| Ausführung elektrischer Anschluss am Motorausgang | Steckanschluss |
| Anzahl der Motorausgänge | 1 |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Bemessungsbetriebstrom des Motors | 0 - 3.5 A |
| Mit Motorstrom-Parametrierung | ja |
| Systemkomponente | ja |
| Mit thermischem Motorschutz | ja |
| Performance Level nach EN ISO 13849-1 | ohne |
| Versorgungsspannung bei DC | 18 - 30 V |
| Zulässige Spannung am Ausgang | 12 - 30 V |
| Art der Ausgangsspannung | DC |
| SIL nach IEC 61508 | ohne |
| Schutzart (NEMA) | 1 |
| Kurzbeschreibung | DC-Motortreibermodul, 12–30 V, Bürste, 3,5 A |
| eClass 11.0 - Klasse | 27242609 |
| UNSPSC 14.0801 - Klasse | 32151705 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
