EATON

04574884

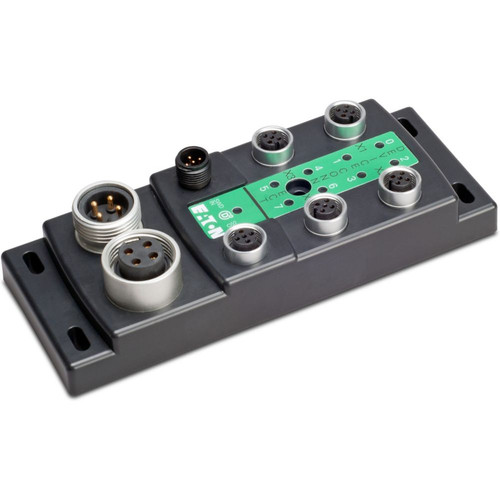

EATON 183265 SWD Block-Modul Ein-/Ausgabemodul

183265 4015081781980 183265
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

SmartWire-DT Teilnehmer in Schutzart IP69K zum Anschluss von zwei digitalen Eingängen und zwei digitalen Ausgängen, Sensorversorgung je M12-Buchse: 24 V DC, 70 mA, kurzschlussfest, automatische Adresseinstellung, Ausgänge 24 V DC 2 A kurzschlussfest, separater Anschluss M22 für Ausgangsversorgung, E/A-Anschluss mit Buchse M12 für jeden Ein-/Ausgang

Merkmale

Schutzart (IP) IP69K
Breite 60.8 mm
Verpackungseinheit 1
Gewicht 0,25
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 156.8 mm
Tiefe 34 mm
Eingangsstrom bei Signal 1 4 mA
Anzahl der digitalen Eingänge 2
Anzahl der digitalen Ausgänge 2
Verzögerungszeit bei Signalwechsel 0.2 ms
Spannungsart der Versorgungsspannung DC
Art der Eingangsspannung DC
Unterstützt Protokoll für sonstige Bussysteme ja
Ausgangsstrom 2 A
Kurzschlussschutz, Ausgänge vorhanden ja
Art des Digitalausgangs sonstige
Ausführung des elektrischen Anschlusses Schraubanschluss
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Feldbusanschluss über seperaten Buskoppler möglich ja
Systemkomponente ja
Wand-/Direktmontage möglich ja
Performance Level nach EN ISO 13849-1 ohne
Versorgungsspannung bei DC 20.4 - 28.8 V
Zulässige Spannung am Ausgang 20.4 - 28.8 V
Zulässige Spannung am Eingang 20.4 - 28.8 V
Art der Ausgangsspannung DC
SIL nach IEC 61508 ohne
Kurzbeschreibung SWD Block-Modul Ein-/Ausgabemodul IP69K, 24 V DC, 2 Eingänge mit Versorgung, 2 Ausgänge 2A mit separater Versorgung, 4 E/A-Buchsen M12
eClass 11.0 - Klasse 27242604
UNSPSC 14.0801 - Klasse 32151701
