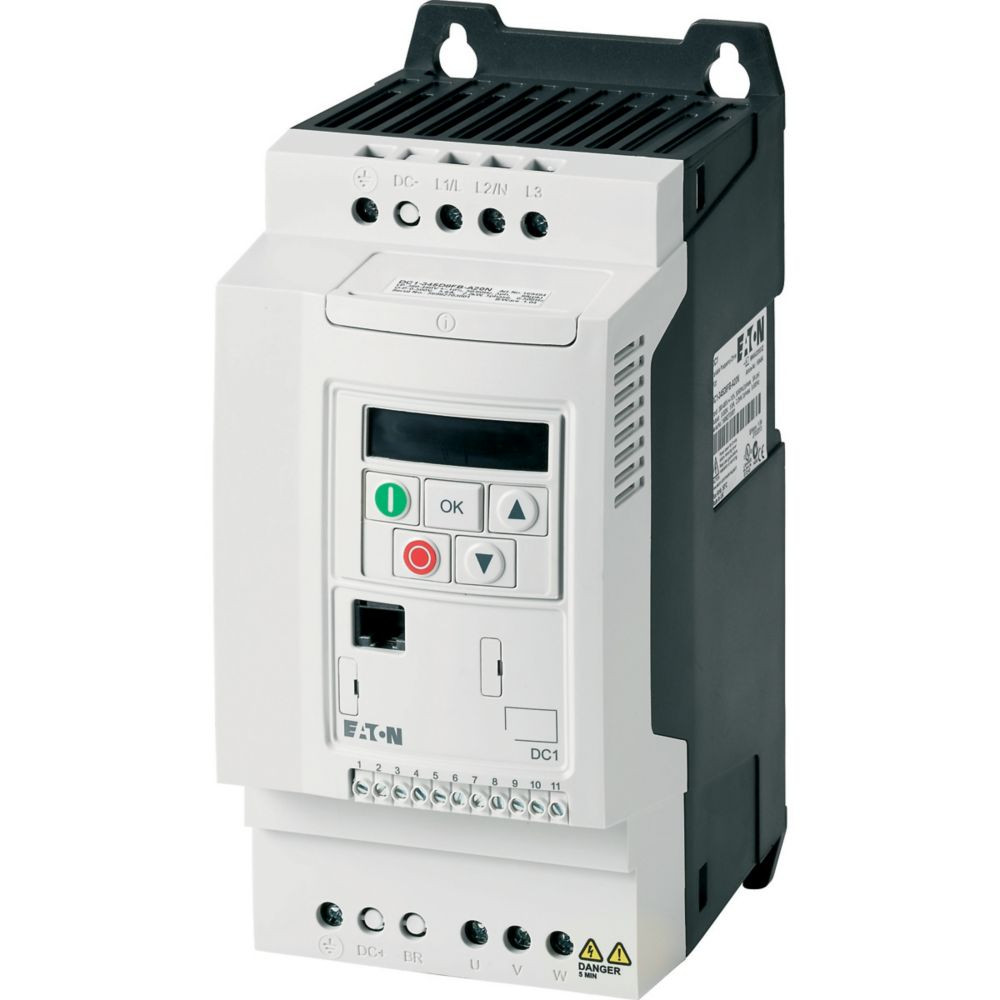

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Frequenzumrichter, Typkenner (z. B. DIL): DC1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150% Überlast: Ie = 9,5 A, Hinweis: Bemessungsbetriebsstrom bei einer Schalthäufigkeit von 16 kHz und einer Umgebungstemperatur von +50 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Bemessungsbetriebsleistung Hinweis: für normal, intern und extern belüftet, 4-polig, Drehstrom-Asynchronmotoren mit 1500 U/min –1 bei 50 Hz oder 1800 min –1 bei 60 Hz
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 107 mm |
| Verpackungseinheit | 1 |
| Gewicht | 2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85044084 |
| Höhe | 231 mm |
| Tiefe | 152 mm |
| Mit Bedienelement | ja |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für MODBUS | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Mit PC-Anschluss | ja |
| Netzspannung | 380 - 480 V |
| Netzfrequenz | 50/60 Hz |
| 4-Quadrantenbetrieb möglich | ja |
| Art des Umrichters | U-Umrichter |
| Ausgangsphasenzahl | 3 |
| Eingangsphasenzahl | 3 |
| Bremschopper integriert | ja |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 4 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 4 kW |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Relative symmetrische Netzfrequenztoleranz | 10 % |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Nennausgangsstrom I2N | 9.5 A |
| Anzahl der digitalen Eingänge | 4 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 2 |
| Anzahl der analogen Ausgänge | 1 |
| Max. Ausgangsspannung | 500 V |
| Schutzart (NEMA) | sonstige |
| Leistungsaufnahme | 136 W |
| Kurzbeschreibung | Frequenzumrichter, 400 V AC, 3-phasig, 9,5 A, 4 kW, IP20/NEMA 0, Funkentstörfilter, Brems-Chopper, FS2 |
| eClass 11.0 - Klasse | 27023101 |
| UNSPSC 14.0801 - Klasse | 39121007 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
