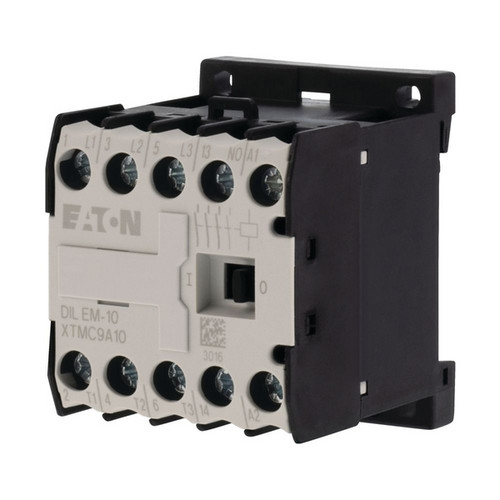

01504152 EATON DILEM-10(230V50HZ240 LEISTUNGSSCHUETZ
DILEM-10(230V50HZ240
4015080517863
051786
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Schnappbefestigung auf Hutschiene oder Schraubbefestigung, Schutzart IP 20, Spule 230V/50Hz
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: …DILEM, …DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung
Merkmale
Breite | 45 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 0,18 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364190 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
Anzahl der Schließer als Hauptkontakte | 3 |
Anzahl der Hilfskontakte als Schließer | 1 |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6.6 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
Kupferzahl | 3 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Bemessungsbetriebsleistung NEMA | 3.7 kW |
Höhe | 58 mm |
Tiefe | 52 mm |
Betriebsspannung bei AC 50 Hz | 24 - 690 V |
Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Kurzbeschreibung | Leistungsschütz, 230 V 50 Hz, 240 V 60 Hz, 3-polig, 380 V 400 V, 4 kW, Kontaktbestückung S = Schließer= 1 S, Schraubklemmen, Wechselstrombetätigung |
