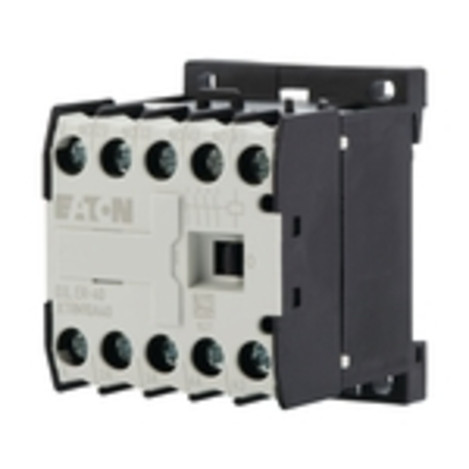

Artikelbild
Abbildung ähnlich
EATON

01503292
EATON DILER-40(24V50HZ) KLEINSCHUETZ

DILER-40(24V50HZ) 4015080100942 010094
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Hilfsschütz, Sortiment: DILER Mini-Schütz, Anwendung: Hilfsschütze, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom, 1 Pol offen bei 50 °C: Ith =Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontakte S = Schließer: 4 S, Codenummer und Version der Kombination Unterscheidungsnummer: 40 E, verwendbar für: …DILE, Betätigungsspannung: 24 V 50 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Kontaktnummern gemäß EN 50011

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 5
Gewicht 0,17
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 V
Spannungsart zur Betätigung AC
Kupferzahl 3 /100st
Kupfer-Basis 150,00 EUR/100kg
Montageart DIN-Schiene/Schraube
Anzahl der Hilfskontakte als Schließer 4
Bemessungsbetriebsstrom Ie, 400 V 3 A
Anschlussart Hilfsstromkreis Schraubanschluss
Höhe 58 mm
Tiefe 52 mm
Spannungsart der Betriebsspannung AC/DC
Bemessungsschaltstrom 10 A
Bemessungsbetriebsstrom 10 A
Betriebsspannung bei AC 50 Hz 17 - 500 V
Betriebsspannung bei AC 60 Hz 17 - 500 V
Betriebsspannung bei DC 220 - 24 V
Kurzbeschreibung Hilfsschütz, 24 V 50 Hz, S = Schließer: 4 S, Schraubklemmen, Wechselstrombetätigung
eClass 11.0 - Klasse 27371001
UNSPSC 14.0801 - Klasse 39122307
